OPEK BS-450 UHF Антенна базовая
Перед оформлением заказа уточните информацию у наших сотрудников
Описание

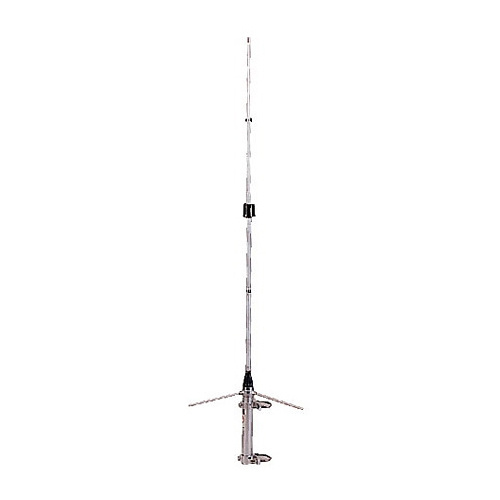

OPEK BS-450 UHF Cтационарно-базовая антенна
OPEK BS-450 (UHF Base Station Antenna) - Стационарная
антенна 70-сантиметрового UHF-диапазона 406-512 МГц
(настраиваемая). Отличается небольшой высотой - 1м 10см, отличной
ветроустойчивостью и стойкостью ко внешним и атмосферным воздействиям.
Конфигурация антенны - Антенна, заземленная по постоянному
току, с электрической длиной волны 2 х 5/8 (GROUND
5/8λ OVER 5/8λ).
Антенна Opek BS-450 настраивается на
минимальное значение КСВ в необходимых для работы узких участках
рабочего диапазона путём изменения (выдвигания или задвигания) длины
излучаемых элементов согласно таблице настройки, прилагаемой в
комплекте.
Технические характеристики стационарной антенны OPEK BS-450:
Рабочий диапазон, МГц: 406-512
Поляризация: вертикальная
Усиление, dB: 4.5
КСВ, Мгц : < 1.5:1
Максимальная рабочая мощность, Ватт: 200
Разъем: UHF-мама (SO-239)
Сопротивление: 50
Электрическая длина: 2 х 5/8 λ
Длина: 1.1 м / 4-секции.алюминиевая труба
Вес, г: н/д
Диаметр мачтового крепления, мм: н/д
Ветровая нагрузка, км/ч.: н/д
Комплект поставки антенны OPEK BS-450:
- антенна полная с нержавевыми U-болтами
(U-BOLTS) и монтажным оборудованием
- упаковка
- Инструкция
Карта настройки антенны OPEK BS-450:
Частота |
Длина
верхнего элемента |
Длина
нижнего элемента |
400 МГц | 450 мм | 440 мм |
410 МГц | 440 мм | 420 мм |
420 МГц | 440 мм | 400 мм |
430 МГц | 440 мм | 385 мм |
440 МГц | 420 мм | 380 мм |
450 МГц | 385 мм | 350 мм |
460 МГц | 385 мм | 335 мм |
470 МГц | 385 мм | 320 мм |
480 МГц | 385 мм | 310 мм |
490 МГц | 385 мм | 300 мм |
500 МГц | 385 мм | 300 мм |
