Yaesu FT3DR Ультракомпактная двухдиапазонная рация

Описание

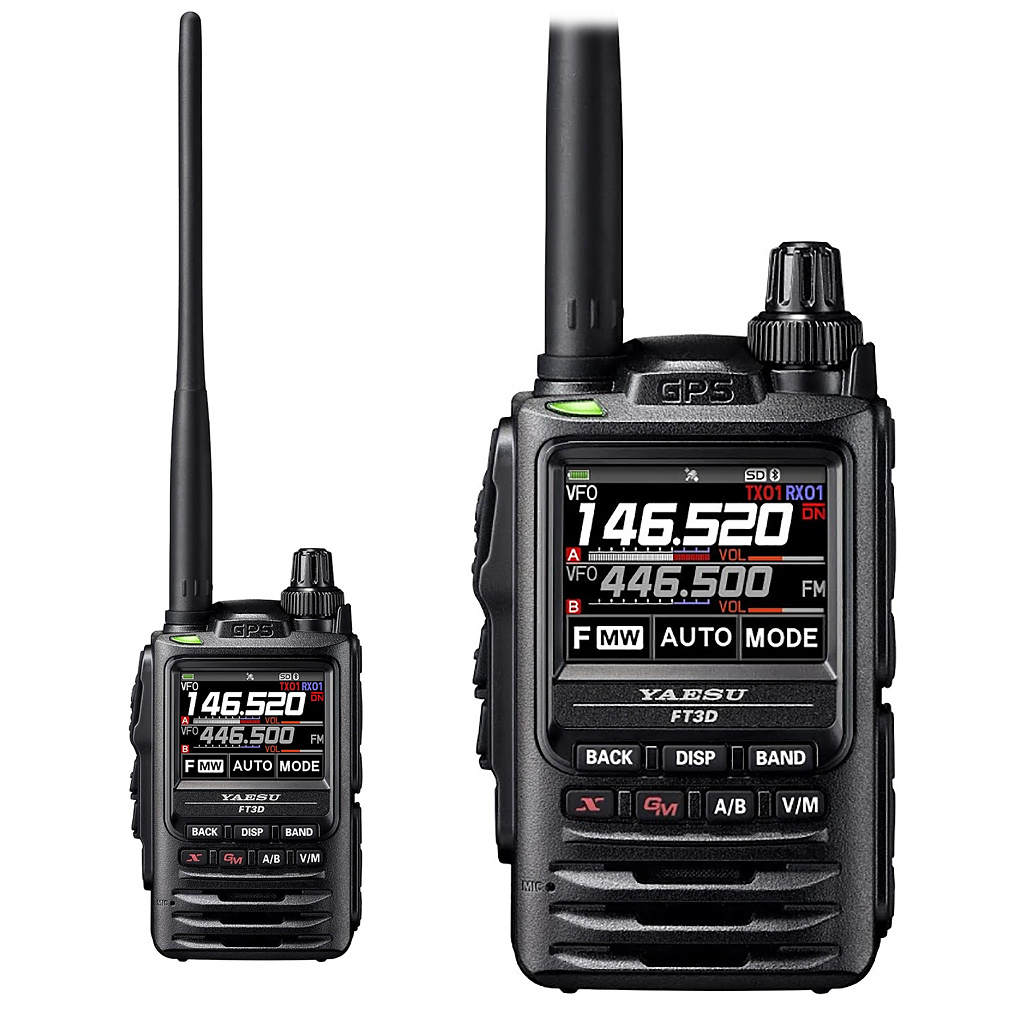

Yaesu FT3DR Ультракомпактная цифровая двухдиапазонная VHF / UHF радиостанция

Yaesu FT3DR  (C4FM/FM 144/430 MHz Dual Band Digital Transceiver) - это компактный двухдиапазонный VHF/UHF портативный (62x100x32,5 мм) трансивер  с сенсорным дисплеем и функцией радиолюбительской связи через интернет, имеющий стабильную и надежную выходную мощность до 5 Вт.  Регулировка уровня потребления аккумуляторной батареи доступна для каждого частотного диапазона с отдельно настраиваемым уровнем выходной мощности TX (5 Вт/2,5Вт/1 Вт /0,3 Вт). Данный портативный трансивер имеет громкое и чистое качество голосовой связи C4FM при мощности звука 700 мВт.
Реальная работа в двух диапазонах (V+V, U+U, V+U, U+V) становится возможна благодаря двум независимым приемникам, также FT3DR одновременно осуществляет цифровой мониторинг C4FM на диапазонах A и B (в режиме ожидания C4FM /C4FM) .
Yaesu FT3DR имеет яркий цветной сенсорный TFT LCD дисплей с разрешением 320x240 пикселей, который отображает частоту рабочих диапазонов. Используя сенсорный экран и три клавиши в его нижней части можно поменять режим, напрямую ввести частоту, а также выполнять различные настройки в функциональном меню. Благодаря качественному дисплею стала доступна новая функция выбора точного диапазона с помощью шкалы высокого разрешения, которая дает возможность пользователям в режиме реального времени отслеживать до 79 каналов на текущей частоте VFO. Количество сканируемых каналов выбирается из 19/ 39/79.
Радиостанция имеет ряд функций C4FM: автоматический выбор режима (AMS), работа с цифровым идентификатором группы (DG-ID) и функция Smart Navigation.
Также FT3DR/E поддерживает функцию портативного цифрового узла WiRES-X с дополнительным комплектом SCU-39.
Функция CAM (Club Channel Activity Monitor). Можно зарегистрировать до 10 групп по 5 каналов в каждой из наиболее часто используемых каналов памяти, и при приеме на текущем канале можно отслеживать мощность сигнала и предыдущие пиковые показатели других каналов в группе. Прикосновение к графику канала на дисплее, делает его активным рабочим каналом и можно немедленно начать сеанс связи с другими членами клуба, зарегистрированными на этом канале.
FT3DR имеет встроенный модуль Bluetooth. Можно использовать функцию громкой связи с помощью дополнительной Bluetooth гарнитуруы YAESU SSM-BT10 или аналогичным продуктом. SSM-BT10 оснащен кнопкой PTT и поддерживает функцию голосовой передачи (VOX).

Прочие особенности портативной радиостанции Yaesu FT3DR:

- Широкополосное покрытие RX с непрерывным приемом от 0,5 МГц до 999,99 МГц (полоса A)/108 МГц - 580 МГц (полоса B):
- Встроенный высокочувствительный 66-канальный GPS-приемник:
- Модем передачи данных APRS 1200/9600 бит/с:
- литий-ионная аккумуляторная батарея большой емкости (SBR-14LI)2,200 мАч в стандартной комплектации:
- функция записи голоса для полученных и передаваемых голосовых и аудиоданных, которые можно сохранить в виде аудиофайла на карте microSD:
- одновременный прием AM/FM вещания с одновременным мониторингом двух частотных каналов:
- слот для карты micro SD.

Особенности радиостанции Yaesu FT3DR:

• Компактный дизайн и надежная выходная мощность 5 Вт (5 Вт/2,5 Вт/1Вт/0,3Вт)
• Цифровой режим V/D C4FM, режим голоса FR, режим данных FR и обычный режим FM
• 700 мВт мощность чистого и четкого аудио C4FM
• Одновременный прием на двух диапазонах (V+V/ U+U/ V+U/ U+V)
• Встроенный модуль Bluetooth позволяет легко использовать беспроводные гарнитуры (НОВИНКА!)
• Яркий цветной сенсорный TFT-дисплей с разрешением 320x240 пикселей
• Функция увеличения шкалы диапазона на сенсорном дисплее позволяет с высокой скоростью мониторить до 79 каналов на текущей частоте VFO (НОВИНКА!) CAM (Club Channel Activity Monitor) функция (НОВИНКА!)
• Совместимость с функциями системы Fusion II, такими как AMS (автоматический выбор режима), DG-ID (цифровой идентификатор группы) и Smart Navigation Портативный цифровой узел WiRES-X
• Встроенный 66-канальный высокочувствительный GPS-приемник
• Функция снимка
• Функция записи голоса для принятого и передающего голоса, а также аудио
• Встроенный таймер включения/выключения, автоматическое отключение питания (APO) и таймер
• Слот для карты micro SD (до 32 ГБ)
• Уровень пылевлагозащиты IPX5

Технические характеристики Yaesu FT3DR:

Общие

• Диапазон частот, A (основная) полоса приёма    0,5–1,8 МГц (AM)
• Диапазон частот, A (основная) полоса приёма    1,8 - 30 МГц (SW)
• Диапазон частот, A (основная) полоса приёма    30 - 76 МГц (50 МГц)
• Диапазон частот, A (основная) полоса приёма    76 - 108 МГц (FM) 108 - 137 МГц (авиацион.)
• Диапазон частот, A (основная) полоса приёма    137 - 174 МГц (144 МГц)
• Диапазон частот, A (основная) полоса приёма    174 - 222 МГц (УКВ ТВ)
• Диапазон частот, A (основная) полоса приёма    222 - 420 МГц (GEN1)
• Диапазон частот, A (основная) полоса приёма    420 - 470 МГц (430 МГц)
• Диапазон частот, A (основная) полоса приёма    470 - 800 МГц (УВЧ)
• Диапазон частот, A (основная) полоса приёма    800 - 999,90 МГц (GEN2)
• Диапазон частот, В (Суб) частота приёма    108 - 137 МГц (авиацион.)
• Диапазон частот, В (Суб) частота приёма    137 - 174 МГц (144 МГц )
• Диапазон частот, В (Суб) частота приёма    174 - 222 МГц (УКВ)
• Диапазон частот, В (Суб) частота приёма    222 - 420 МГц (GEN1)
• Диапазон частот, В (Суб) частота приёма    420 - 470 МГц (430 МГц)
• Диапазон частот, В (Суб) частота приёма    470 - 580 МГц (УВЧ)
• Выходная мощность ЗЧ, Вт:    5/2,5/1/0,3
• Шаг канала: 5/6.25/8.33/9/10 / 12,5 / 15/20/25/50/100 кГц
• Стабильность частоты: ±2,5ppm (в интервале рабочих температур)
• Тип модуляции: F1D, F2D, F3E, F7W
• Тип схемы: NFM/AM: супергетеродин двойного преобразования FM/AM-радио: прямое преобразование
• Антенный импеданс: 50 Ом
• Напряжение питания: Номинальный 7.4 В, отриц. заземление SBR-14LI
• Потребление тока:
    140 мА (прием Mono Band) / 170 мА (прием Dual Band)
    86 мА (прием Mono Band режим ожидания) / 120 мА (прием Dual Band режим ожидания)
    67 мА (режим ожидания, экономия вкл.)
    +18 мА (GPS On)
    +6 мА (Digital)
    120 мА (AM/FM Radio)
    0.9 мА (автоотключение)
    1,6 А (5 Вт Tx, 144 МГц) 7,2 В
    1,9 А (5 Вт Tx, 430 МГц) 7,2 В
• Рабочая температура: –20 до +60 °C
• Размер корпуса (Ш x В x Г): 62х100х32,5 мм (с SBR-14LI, без ручки и антенны)
• Вес (прибл.): 282 г с SBR-14LI и антенной
• Уровень пылевлагозащиты: IPX5

Передатчик:

• Выходная мощность RF: 5 Вт / 2,5 Вт /1 Вт / 0,3 Вт ( c SBR-14LI)
• Тип модуляции: F1D, F2D, F3E  F7W: 4FSK (C4FM)
• Максимальное отклонение: ±5 кГц (F2D, F3E)
• Побочное излучение:
не менее 60 дБ (высок. и средн. мощность)
не менее 50 дБ (низк. мощность)
• Сопротивление микрофона: н/д кОм

Приемник:

• Тип цепи: NFM/AM: супергетеродин двойного преобразования;  FM/AM-радио: прямое преобразование
• Чувствительность:
0,2 мкВ для 12 дБ SINAD(140-150МГц, NFM)
0,2 мкВ для 12 дБ SINAD(420-470МГц, NFM)
• Селективность (-6 дБ / -60 дБ): NFM, AM ±12 кГц / 35 кГц
• Выход AF: 700 мВт (16 Ом для THD 10% 7.4 DC) внутренний динамик
                      300 мВт (8 Ом для THD 10% 7.4 DC) внешний разъем динамика

Bluetooth

• Версия: 4.2
• Класс: 2
• Выходна мощность: 2 dBm typ

Комплект поставки Yaesu FT3DR:

Антенна
SBR-14LI  7,2 В 2200 мАч литий-ионный аккумулятор
SAD-25  Зарядное устройство
SHB-13 Зажим для ремня
USB кабель
SSM-512B  VOX Наушник-микрофон
Руководство по эксплуатации

Дополнительное оборудование для Yaesu FT3DR:

MH-34B4B динамик-микрофон
SSM-57A Гарнитура однопроводная
SSM-63A VOX Гарнитура наголовная
SSM-BT10 Bluetooth Гарнитура
CT-44 Переходник для аудио-гарнитур
SDD-13 Зарядное устройство автомобильное
E-DC-6 Кабель питания
SHC-34 Мягкий чехол
FBA-39 Отсек для батареек 3x"AA"
SBR-14LI Батарея Li-ion 7,2 V, 2200 mAh
FBN-101LI Батарея Li-ion 7,4 V, 1100 mAh
SAD-25 Зарядное устройство
CD-41 Быстрое зарядное устройство
MH-85A11U Тангнета ручной микрофон c камерой (Snapshot camera)
CT-168 Cloning Cable
CT-170 Data Cable
SCU-39 PC connection cable
CT-169 PC connection cable
CT-176 Data Cable
SHB-13 Зажим для ремня
CN-3 BNC-SMA Adapter (BNCJ-SMAP)
