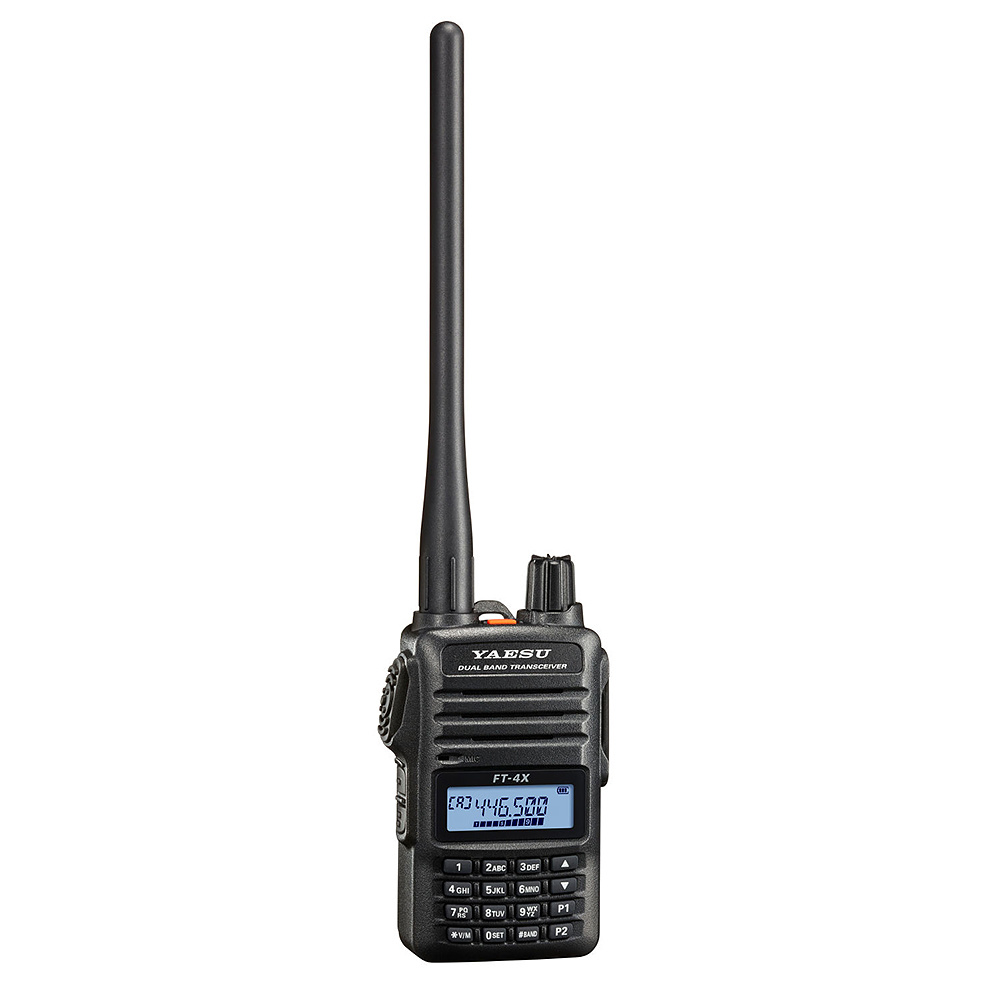

Yaesu FT-4X Ультракомпактная двухдиапазонная рация

Описание

Yaesu FT-4X Ультракомпактная цифровая двухдиапазонная VHF / UHF радиостанция

Yaesu FT-4XR/E (VHF/UHF Dual Band FM Handheld Transceiver)

- это

компактный двухдиапазонный VHF/UHF портативный (52х90х30 мм) трансивер,

имеющий стабильную и

надежную выходную мощность до 5 Вт, благодаря интеграции

высокоэффективной технологии Bridged Transless (BTL). Данный

портативный трансивер имеет 36-мм динамики, которые выдают до 1 Вт

мощного и четкого звука.

Операция VOX доступна с дополнительным микрофоном наушников SSM-512B.

Другие функции включают в себя: WX Channels с предупреждением о

«суровой погоде», программирование ПК (дополнительный кабель),

клонирование трансивера в трансивер (дополнительный кабель), ввод с

клавиатуры, FM-радиовещательный приемник, система автоматического

ретранслятора дальности (ARTS), работа CTCSS / DCS , Блокировка

занятого канала (BLCO), функция автоматического отключения питания и

таймер таймера отключения передатчика (TOT).

Особенности радиостанции Yaesu FT-4:

• VHF/UHF двухдиапазонный аналоговый трансивер
• Компактный по размеру (50х90х30)
• Мощный динамик 1 Вт 36 мм
• 5 Вт надежная мощность в компактном корпусе
• Три выбираемых параметра мощности 5 Вт (высокая) / 2,5 Вт (средняя) / 0,5 Вт (низкая)
• Более 15 часов время работы (5: 5: 90 рабочий цикл) с литий-ионным аккумулятором 1750 мАч
• 3,5-часовое быстрое зарядное устройство (SBH-22) в комплекте (совместимо с SBR-28LI)
• QRK (кнопки быстрого вызова): две программируемые пользователем клавиши для быстрого доступа к избранным функциям
• Кнопка тревоги и быстрый доступ к каналу HOME для экстренной аварийной сигнализации
• Универсальные возможности сканирования: сканирование VFO, сканирование памяти, программно-аппаратное сканирование (PMS), сканирование банка памяти и двойное прием
• 200 каналов памяти
• 3 домашних канала и 10 пар каналов памяти PMS
• Выбираемые шаги частоты (5/10 / 12,5 / 15/20/25/50/100 кГц)
• Разделенная память (две разные частоты (TX / RX)
• Работа VOX с дополнительным микрофоном VOX (SSM-512B)
• Кабель для программирования с помощью ПК (SCU-35)
• Клонирование трансивера с помощью кабеля клонирования (SCU-36)
• Приемник FM
• ARTS ™ (автоматическая система ретранслятора диапазона)
• Работа с DTMF
• Операция CTCSS / DCS
• Блокировка работы на занятом канале (BCLO)
• Функция экономии заряда батареи
• Функция автоматического отключения (APO)
• Переход в режим ожидания передатчика (TOT) 1 (Tx) 5: (Rx) 5: (режим ожидания) 90 Рабочий цикл

Технические характеристики Yaesu FT-4:

Общие
• Диапазоны частот:
Rx 136- 174 МГц ; 400 - 480 МГц
Tx 144 - 146 МГц ; 430 - 440 МГц (European version) ; 136 - 174 МГц ; 400 - 480 МГц (Asian version)
FM-трансляция 65 - 108 МГц
• Шаг канала: 5/10 / 12,5 / 15/20/25/50/100 кГц
• Стабильность частоты: ±2,5ppm (в интервале рабочих температур)
• Тип модуляции: F2D, F3E, F2A
• Антенный импеданс: 50 Ом
• Напряжение питания: Номинальный 7.4 В, отриц. заземление SBR-28LI
• Потребление тока:
190 мА (прием) 200 мВт вых.
95 мА (режим ожидания, спящий режим)
23 мА (режим ожидания, экономия вкл.)
5 мА (автоматическое отключ. питания)
1,5 А (5 Вт Tx, 144 МГц) 7,4 В
1,7 А (5 Вт Tx, 430 МГц) 7,4 В
• Рабочая температура: –20 до +60 °C
• Размер корпуса (Ш x В x Г): 52 х 90 х 30 мм без ручки
• Вес (прибл.): 250 г с SBR-28LI и антенной

Передатчик:

• Выходная мощность RF: 5 Вт / 2,5 Вт / 0,5 Вт (7,4 B c SBR-28LI)
• Тип модуляции: F2D, F3E, F2A
• Максимальное отклонение: ±5 кГц (F2D, F3E)
• Побочное излучение:
не менее 60 дБ (высок. и средн. мощность)
не менее 55 дБ (низк. мощность)
• Сопротивление микрофона: 2 кОм

Приемник:

• Тип цепи: Прямое преобразование
• Чувствительность:
0,2 мкВ для 12 дБ SINAD(140-150МГц, NFM)
0,2 мкВ для 12 дБ SINAD(420-470МГц, NFM)
• Селективность (-6 дБ / -60 дБ): FM, NFM ±25 кГц / 12,5 кГц
• Выход AF: 1 Вт (макс. мощность)

Комплект поставки Yaesu FT-4:

SRA-15 Антенна (или SRA-16)
SBR-28LI 7,4 В 1750 мАч литий-ионный аккумулятор
SBH-22 Быстрое зарядное устройство
SAD-20C Адаптер
SHB-18 Зажим для ремня
SSM-512B VOX Наушник-микрофон
Руководство по эксплуатации
