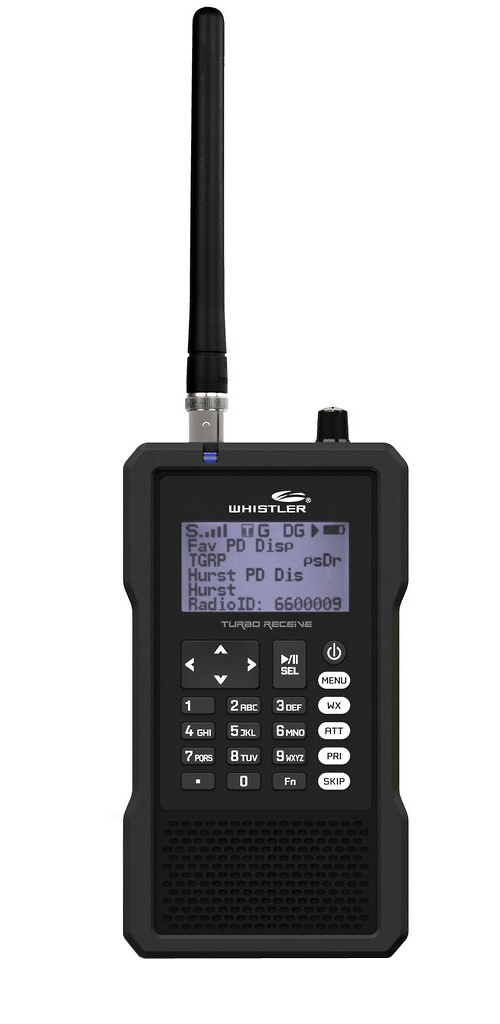

Whistler TRX-1 Сканирующий приемник портативный

Описание

Whistler TRX-1 Портативный сканирующий приемник, транкинговый

Whistler TRX-1 представляет собой ручной цифровой транкинговый сканер. Этот портативный мульти-системный адаптивный цифровой транкинговый приемник питающийся от 4 элементов типоразмера АА позволяет вести 7-13 часов непрерывного радиомониторинга с поддержкой прослушивания каналов стандартов: DMR, APCO P25 Phase I, Phase II, X2-TDMA и NXDN, что вооружает его способностью контролировать следующие незашифрованные каналы систем:

• Conventional DMR (Entered as a DMR trunked system)
• MotoTRBO™ Capacity Plus
• MotoTRBO™ Connect Plus
• MotoTRBO™ Linked Cap Plus systems
• Hytera XPT
• и др... (подробный перечень ниже)

Представляем вам краткое описание его основных возможностей:

- Создание до 200 скан-листов. Сканирующий приемник TRX-1 позволяет группировать найденные сохраненные частотные каналы используя до 200 скан листов плюс специальный список Skywarn. Каналы могут быть отображены в списке Scanlists, как этого пожелает пользователь, обеспечивая полную гибкость в группировании тех или иных объектов и выбор групп в любой комбинации для последующего сканирования.
- Звуковые маркеры при которых сканер может подавать запрограммированные звуковые сигналы, настроенные на срабатывание при активности на помеченных звуковым маркером каналах. Эта возможность может быть использована как сама по себе, так и в сочетании со светодиодной индикацией.
- Аудио-запись ведется приемником на устанавливаемую карту Micro-SD и прослушивается с помощью мощной встроенной системы воспроизведения или передается на ПК для последующего хранения и использования. Ориентировочное время записи - 50 часов аудио на 2 GB micro-SD
- Фиксация даты и времени записанных аудио файлов, а также функция "будильник" позволяют заранее программировать сканер на повторяющиеся интервалы радиомониторинга.
- Встроенный выход дискриминатора обеспечивает передачу исходного сигнала для непосредственной обработки программным обеспечением без декодирования и влияния на качество сигнала аппаратными средствами приемника.
- Предустановленные диапазоны поиска позволяют легко найти активность эфира в вашей области.
Простая, привычная клавиатура и дисплей со знакомыми Scan, Pause, Skip, а так же управления навигацией сделают использование вашего сканера Whistler TRX-1 легкими и удобным для вас. А в это время за кулисами, эксклюзивная объектно-ориентированная база данных компании Whistler запускает шоу, с поддержкой миллионов хранимых каналов, ограниченных только емкостью применяемой вами карты Micro-SD.
- Расширенная системы хранения данных V-Scanner II (VS-II) позволяет, сканирующему приемнику TRX-1 при помощи ПК и соответствующего приложения, создавать и хранить до 200 до конфигурации приемника на вашей MicroSD карте, которые могут быть активированы в любое время и где угодно с помощью клавиатура радиоприемника.
- Обновление программного обеспечения и управление собранными данными. Благодаря соответствию протоколов обмена данных промышленным стандартам интерфейса USB Composite Device и USB Mass Storage Device (MSD), а так же поддержке Serial Data (CDC), обеспечивается доступ к вашим данным на карте и в приемнике. Вы можете не вынимая карты из приемника, получать поток декодированных данных канала управления и обновлять встроенное ПО вашего радио через стандартное USB подключение.
- Обнаружение, идентификация и декодирование масок RadioID / TalkgroupID встроенных в голосовые пакеты.
Поддержка карт памяти MicroSD с объемом до 32 Гб, позволяющих хранить миллионы записанных каналов, библиотеки RadioReference данных и необходимые программы.
- Обеспечение приема сигналов наиболее распространенные форматов транковых сигнализаций система радиосвязи Motorola, EDACS, LTR и APCO P25 и прочих транкинговых радиосетей. Поддерживается мониторинг, как групповых, так и индивидуальных вызовов.
- Частотомер с автоматическим приемом, приемник быстро сканирует заданный диапазон в поиске сигнала из мощных близлежащих источников. Если рядом найдена подобная активность, Whistler TRX-1 автоматически настраивается на эту частоту и принимает трафик.
- Подсветка приемника может быть может быть запрограммирована на мерцание с помощью пользовательских шаблонов, когда запрограммированные на мерцание каналы активны, Таким образом, вместо аудио-сигнализации, в полной тишине может обеспечиваться визуальный особ оповещения оператора приемника о важном для него радиообмене.
Каналы погоды могут прослушиваться с подачей звукового сигнала о их приеме для конкретного округа или страны которую вы выбрали.
- «Наборы сканирования» позволяют расширить привычные функциональные возможности Scan-листов, позволяя определить различные их комбинации в виде Наборов сканирования. Вы можете выбрать один или несколько таких Наборов сканирования с помощью простой системы меню. С этими возможностями вы получаете неограниченные возможности для группировки, включения и отключение каналов и групп для сканирования.
S-metr показывает относительную мощность принимаемых сигналов.
- Тонкий, компактный дизайн корпуса Whistler TRX-1 с текстурированной внешней отделкой и большим динамиком - предназначены для простого, удобного управления одной рукой и долговечного использования.
обеспечивает мгновенный доступ к частотам, используемых ливневых корректировочных сетей. Мониторинг условий шторма, как они происходят, и стало известно о опасных условиях до того, как средства массовой информации или Кризисных должностные лица могут объявить о них широкой общественности.
- Программируемый трехцветный светодиод отображает тысячи цветов, которые могут быть использованы для обозначения различных видов деятельности или активности на специальных каналах. Цветовые программные последовательности с использованием нескольких цветов могут быть применены для специальных предупреждений таких как например эмуляцию красно-синих стробоскопов спецтехники.
- детектирование и декодирование субтоновых посылокPL, DPL and NAC
- Встроенный аттенюатор
- Программируемая задержка
- Отображение текущего времени на дисплее

Технические характеристики сканера Whistler TRX-1:

Сопротивление антенны, Ом: 50

Приемная система: Triple conversion PLL (Phase-Locked Loop) super heterodyne

Дисплей: Полный матричный ЖК-дисплей: 132 х 65 точек, microcontrolled растровый шрифт

Чувствительность (FM 12 дБ SINAD, если не указано иное):

VHF Low 0,2 мкВ
VHF Aircraft (AM) 0,4 мкВ
VHF High 137-174 МГц 0,3 мкВ
VHF High 216-300 МГц 0,4 мкВ
UHF Low 300-406MHz 0,8 мкВ
UHF / UHF-T 406-512 МГц 0,4 мкВ
UHF High 764-960 МГц 0,5 мкВ
1240 -1300 МГц 0,5 мкВ

Чувствительность шумоподавителя (полоса в центре):

Порог AM / FM 0,5 мкВ
Tight (S + N) / N: AM 20 дБ, FM 25 дБ

Побочное излучение VHF High at 154.1 MHz: 40 дБ (за исключением первичного изображения)/
Отношение сигнал-шум: 35-40 дБ типично (100 мкВ входного сигнала)
Скорость сканирования без транкинга 138-147.9 МГц: 70ch / сек. (с интервалом 100 кГц)
Скорость поиска 162.25-167.25 МГц: 80 шагов / сек.
Сканирование и поиск время задержки: 2 секунды, аудио макс.
Потребляемая мощность RF: 100 мкВ на 154.1 МГц (DEV: 3kHz на 1 кГц), 8Ом
Резистор нагрузки на терминал колонки, (BTL): 500 м Вт
Динамик встроенный: 36мм, 8 Ом динамический громкоговоритель
Ток потребления: 8 Ом встроенный динамик на 154.1 МГц, 5V Ext Power,
Squelched: 170 мА, (Выключение подсветки без зарядки)

Промежуточные частоты:

1-й 380,8 МГц
2-я 21,4 МГц
3-й 455 кГц

Рабочее напряжение:

1DC 4.8v 4 AA Ni-MH batteries
DC 6v 4 AA alkaline batteries
External power & charge voltage via USB cord DC 5v minimum 500mA

Размеры (ВхШхГ): 135 x 67 x 28 мм
Вес, кг: 0,210 без антенны и батарей
Диапазон рабочих температур: от -10 до +60 C

Комплект поставки сканера Whistler TRX-1:

- Цифровой сканер Ручной
- BNC антенна
- USB A для USB Mini-B кабель программирования / питания
- Поворотный Зажим для ремня
- Съемный резиновый корпус и вставки
- 2 цветные вставки (зеленый и серый)
- Крышка аккумулятора
- Руководство пользователя (английский)
- Инструкция по началу работы
- 2 GB микро SD карта с EZ SCAN™ Digital Scanning Software App

Рабочие частоты / диапазоны сканера Whistler TRX-1:

Спектр Sweeper

25-54 MHz VHF Low Band
108-137 MHz VHF Aircraft Band
137-174 MHz VHF High Band
216-300 MHz 220 MHz Commercial/Amateur Band
300-406 MHz UHF Military Air Band
406-470 MHz UHF Band
470-512 MHz UHF-T Band
764-782 MHz 700 MHz Band
791-797 MHz 700 MHz Band
806-869 MHz 800 MHz Band
894-1300 MHz 900 MHz Band, 23 cm Amateur Band

Общественная безопасность

33.4-46.5 MHz VHF Low Band
151-170 MHz VHF Aircraft Band
453-467 MHz VHF High Band
764-782 MHz 700 MHz Band
791-797 MHz 700 MHz Band
806-869 MHz 800 MHz Band

Совместимость сканера Whistler TRX-1 с системами связи:

Motorola Type I
Motorola Type II
Motorola Type IIi Hybrid
Motorola Type II Smartnet
Motorola Type II SmartZone
Motorola Type II SmartZone OmniLink
EDACS Standard (Wide)
EDACS Standard Networked (DOES NOT SUPPORT PROVOICE)
EDACS Narrowband (Narrow) (DOES NOT SUPPORT PROVOICE)
EDACS Narrowband Networked (DOES NOT SUPPORT PROVOICE)
EDACS SCAT (DOES NOT SUPPORT PROVOICE)
EDACS ESK (DOES NOT SUPPORT PROVOICE)
LTR Standard
APCO Project 25 Standard
Project 25 Phase I
Project 25 X2-TDMA
Project 25 Phase II
DMR MOTOTRBO
Conventional DMR
Hytera XPT
MotoTRBO™ Capacity Plus
MotoTRBO™ Connect Plus
MotoTRBO™ Linked Cap Plus systems
NXDN NEXEDGE
NXDN IDAS

System Voices

Analog
Analog and APCO-25 Common Air Interface
APCO-25 Common Air Interface Exclusive P25 CAI
NXDN Digital (NXDN Common Air Interface)
