Motorola EVX-S24 UHF Радиостанция

Описание

Motorola EVX-S24-G6-3 (CE) AC146U502-MSI (черный) или AC146U512-MSI (желтый) 403-480 МГц Радиостанция цифровая

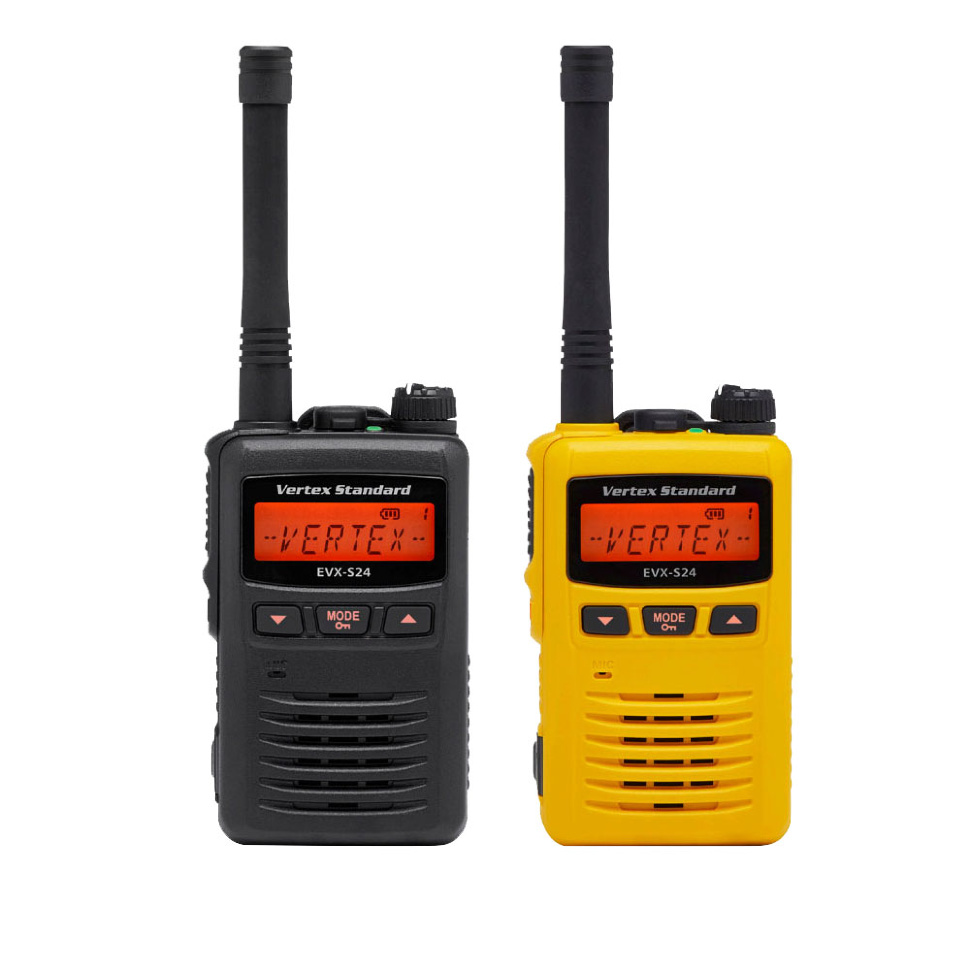

С 01.01.2018 модель Vertex EVX-S24 AC146U002-VSL (цвет корпуса ЧЕРНЫЙ) называется Motorola EVX-S24  AC146U502-MSI (цвет корпуса ЧЕРНЫЙ)

С 01.01.2018 модель Vertex EVX-S24  AC146U012-VSL (цвет корпуса ЖЕЛТЫЙ)  называется Motorola EVX-S24  AC146U512-MSI (цвет корпуса ЖЕЛТЫЙ)

AC146U502-MSI (ЧЕРНЫЙ) или AC146U512-MSI (ЖЕЛТЫЙ) / Motorola EVX-S24-G6-3 (CE) — Миниатюрная и легкая цифровая радиостанция eVerge™ соответствует международному стандарту IP67 по защите от попадания воды и пыли, работают как в аналоговом, так и в цифровом режиме. Режим прямой связи позволяет использовать два канала связи на одной частоте, в два раза увеличивая абонентскую емкость радиосети без ретранслятора. Функция прерывания передачи гарантирует, что адресат не пропустит самые важные сообщения. Цифровой формат избавляет от шума и статических помех. Цифровые радиостанции eVerge™ оснащены вокодером AMBE+2™, который обеспечивает великолепное качество передачи голоса. Контроль сообщений и конфиденциальность обеспечивает уникальный идентификатор. Функция поиска сайта на радиостанции EVX-S24 поможет свободно перемещаться между несколькими сайтами без дополнительных действий. Устройство найдет ближайший сайт по самому сильному сигналу. Носимая радиостанция EVX-S24 динамически изменяет предварительно установленный «домашний» сайт с учетом самого сильного сигнала в диапазоне. Это отличная функция для работы с несколькими площадками или в многоэтажных зданиях.

Основные особенности цифровой радиостанции Motorola EVX-S24:

- Компактность и незаметность
- Влаго- и пылезащита IP67
- Интеграция цифровых и аналоговых решений упрощает переход на новые технологии
- Режим прямой связи
- Прерывание передачи
- Высокое качество радиовызова
- Контроль сообщений и конфиденциальность
- Поиск сайта

Технические характеристики радиостанции Motorola EVX-S24-G6-3 (CE):

Диапазон частот:
UHF (УВЧ): 403-410 МГц, 417-422 МГц, 433-450 МГц, 459-460 МГц, 469-470 МГц
Размеры (Д x Ш x Т): 91 x 55 x 31,5 мм
Вес с антенной и зажимом для крепления к ремню: ~215 г с FNB-V142LI и ATU-20
Дисплей: 8-разрядный, буквенно-цифровой
Разнесение каналов: 25 / 12,5 кГц
Количество каналов и групп: 256/16
Программируемые кнопки: 4 (спереди: 3, сбоку: 1)
Работа от аккумулятора [режим save 5-5-90]: Примерно 12 ч. (цифра) и 10 ч. (аналог)
Класс защиты: IP67
Напряжение питания: 3,7 В постоянного тока (номинальное)
Рабочий диапазон температур: -30° C ... +60° C
Стабильность частоты: ±1,5 млн-1
Входное/выходное сопротивление радиоканала: 50 Ом

Характеристики приемника - измерено TIA/EIA 603

Чувствительность:
Аналоговый режим, при 12 дБ SINAD: 0,25 мкВ
Цифровой режим, 1% BER: 0,28 мкВ
Избирательность по соседнему каналу:
TIA603: 70/60 дБ (25 кГц / 12,5 кГц)
TIA603D: 70/45 дБ (25 кГц / 12,5 кГц)
Перекрестная модуляция: 70 дБ
Подавление паразитных сигналов: 70 дБ
Выходная мощность аудиотракта: 500 мВт при 4 Ом, 10 % THD
Шум и помехи в УКВ-диапазоне: 45/40 дБ (25 кГц / 12,5

Характеристики передатчика - измерено TIA/EIA 603

Выходная мощность: 2/3 Вт
Ограничение модуляции: ± 5 кГц (25 кГц); ± 2,5 кГц (12,5 кГц)
Уровень побочного излучения: -36 дБм (≤1 ГГц), -30 дБм (>1 ГГц)
Шум и помехи в УКВ-диапазоне: 45/40 дБ (25 кГц / 12,5 кГц)
Искажение звука: < 5 % при 1 кГц
Мощность по соседнему каналу: 70/60 дБ
Аналоговая частотная модуляция: 16K0F3E [25 кГц], 11K0F3E [12,5 кГц]
Цифровая модуляция 4FSK:
Данные при 12,5 кГц: 7K60F1D/7K60FXD
Голос при 12,5 кГц: 7K60F1E/7K60FXE
Комбинация голоса и данных при 12,5 кГц: 7K60F1 W
Тип цифрового вокодера: AMBE+2
Цифровой протокол: ETSI102 361-1, -2, -3

Дополнительные возможности радиостанции Motorola EVX-S24:

Индикатор состояния аккумулятора (предупреждение о низком уровне заряда)
Экономия заряда аккумулятора
Запрет работы на занятом канале (BCLO)
Таймер продолжительности передачи
Блокировка клавиатуры
Минимальная громкость AF
Функция «Lone Worker»
Аварийный сигнал
Автоматическое отключение питания
Эскалация предупреждений
Низкий уровень потребляемой мощности
Режим шепота
Несколько вариантов сканирования
Индикатор мощности сигнала (RSSI)
Функция VOX (требуется VH-190)

Сигнализация
Кодирование/декодирование CTCSS/DCS
Двух- и пятитональный сигнал
Кодирование/декодирование DTMF
DTMF ANI
DTMF пейджинг
Двухтональный многочастотный набор (DTMF)
Дистанционное отключение/включение/блокировка (5-тональная передача и пейджер DTMF)
Функции MDC-1200®:
- MDC-1200® ANI
- MDC-1200® Call Alert
- MDC-1200® Sel Call
- MDC-1200® Radio Check
- MDC-1200® Stun/Revive
FleetSync® ANI (только декодирование)

Особенности аналогового режима
Запрет работы при наличии тона на канале CTCSS (BTLO)
Система автоматической настройки диапазонов (ARTS™)
Модуль шифрования речи с частотным инвертированием

Особенности цифрового режима
Все, группы и индивидуальные вызовы
Базовый и повышенный уровень конфиденциальности
Проверка связи на заданной частоте
Дистанционное отключение и включение
Дистанционный мониторинг (декодирование)
Сигнал вызова
Текстовые сообщения
История вызовов
Шифрование в симплексном режиме и c ретранслятором
Экстренный вызов
Включение/отключение радиостанции [декодирование]
Сканирование (смешанный режим — аналоговые и цифровые каналы)
Прерывание передачи (только декодирование)
Сканирование (включение и выключение оператором)
Поиск сайта

ОБЯЗАТЕЛЬНЫЕ ПАРАМЕТРЫ:

ПРИ ЗАКАЗЕ AC146U502-MSI и AC146U512-MSI ТРЕБУЕТСЯ ВЫБРАТЬ ОДИН ВАРИАНТ ИЗ КАЖДОЙ ГРУППЫ

QA07222AA ADD: ATU-20AS REGULAR STUBBY ANTENNA 400-430 MHZ
QA07223AA ADD: ATU-20CS REGULAR STUBBY ANTENNA 420-450 MHZ
QA07224AA ADD: ATU-20DS REGULAR STUBBY ANTENNA 440-470 MHZ
QA07225AA ADD: ATU-20FS REGULAR STUBBY ANTENNA 450-480 MHZ
QA07226AA ADD: ATU-21AS SUPER STUBBY ANTENNA 400-420 MHZ
QA07227AA ADD: ATU-21CS SUPER STUBBY ANTENNA 420-440 MHZ
QA07228AA ADD: ATU-21DS SUPER STUBBY ANTENNA 440-460 MHZ
QA07229AA ADD: ATU-21FS SUPER STUBBY ANTENNA 460-480 MHZ

QA07230AA ADD: USB POWER SUPPLY - CHARGER EU
QA07231AA ADD: USB POWER SUPPLY - CHARGER UK
QA07232AA ADD: CD-65 RADIO CHARGER BASE AND POWER ADAPTOR (EU)
QA07233AA ADD: CD-65 RADIO CHARGER BASE AND POWER ADAPTOR (UK)
QA07234AA ADD: CD-66 RADIO CHARGER BASE AND POWER ADAPTOR (EU)
QA07235AA ADD: CD-66 RADIO CHARGER BASE AND POWER ADAPTOR (UK)
QA07236AA DEL: POWER SUPPLY - CHARGER EU/UK

Аксессуары цифровой радиостанции Motorola EVX-S24-G6-3 (CE):

Антенны
ATU-6A: 400-430 МГц 6.5” (16.51 см)
ATU-6B: 420-450 МГц 6.1" (15.49 см)
ATU-6C: 440-470 МГц 6.1" (15.49 см)
ATU-6D: 450-485 МГц 6" (15.24 см)
ATU-20AS: 400-430 МГц 3.15" (8 см)
ATU-20CS: 420-450 МГц 3.15" (8 см)
ATU-20DS: 440-470 МГц 3.15" (8 см)
ATU-20FS: 450-480 МГц 3.15" (8 см)
Вариант укороченной антенны*

Аккумулятор
FNB-V142LI: 2300 мА*ч, литий-ионный аккумулятор

Аксессуары для ношения
LCC-S24: Кожаный чехол, поясная петля*
LCC-S24S: Кожаный чехол, шарнирная петля*
Clip-27: Зажим для крепления к ремню
Шнурок на шею*

Зарядные устройства
PA-57B: Порт Micro USB, переменный ток
Зарядное устройство (США)
PA-57C: Порт Micro USB, переменный ток
Зарядное устройство (Европа)
CD-65: Стандартное зарядное одноместное устройство
CD-66: улучшенное зарядное одноместное устройство*
Многоместное зарядное устройство*

Микрофоны и наушники
MH-89A4B: Микрофон с наушником
MH-90A4B: Компактный микрофон*
MH-66F4B: Микрофон с пыле/влаго защитой IP57*
VH-190 VOX легкая головная гарнитура, BTH*

Оборудование для программирования
CB000262A01: Кабель для программирования
CE-157: Программное обеспечение
