Stark Country 1000 LI Источник бесперебойного питания

Описание

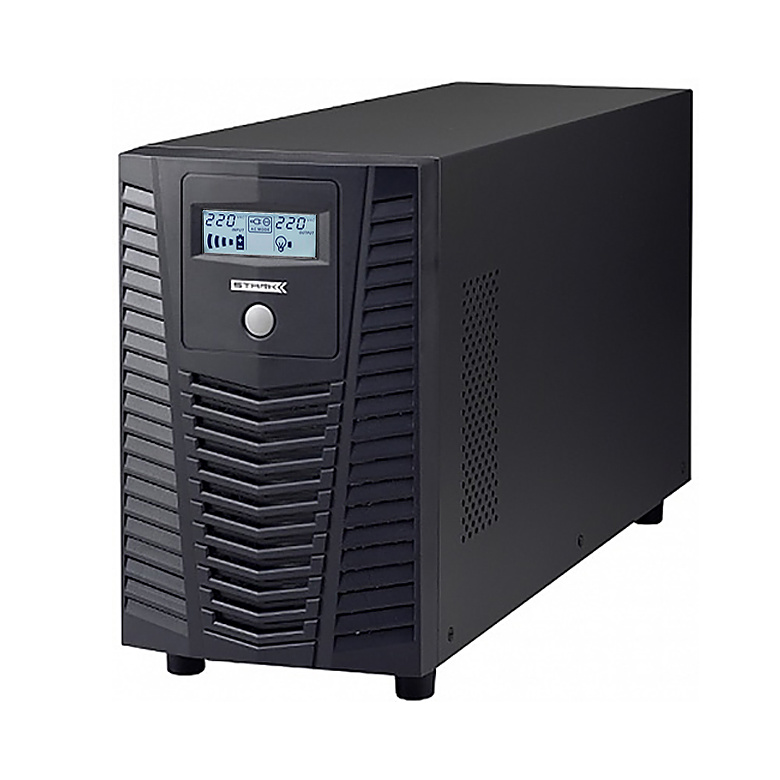

Stark Country 1000 LI ИБП Источник бесперебойного питания

Stark Country 1000 Line Interactive- Источник бесперебойного питания для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети.
Максимальная мощность нагрузки, которую можно подключить к ИБП - 600 Вт. Использовать на пределе возможности инвертора ИБП не рекомендуется из соображения надежности и срока службы. Поэтому если оборудование потребляет близкую к 600 Вт мощность, рекомендуется выбрать модель ИБП на 1000 ВА (1000 Вт).
При выборе ИБП по мощности необходимо учитывать пусковые токи активной нагрузки, которые, пусть на несколько секунд, но превышают номинальные значения в 3-5 раз.

stark country 1000 LI не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 65 до 200 Ач. Задача этого ИБП, контролировать наличие напряжения на своем входе и в случае его пропадания, переключаться автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключатся на питание от сети. Время переключения мало, это 4-10 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает. В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, Stark LI ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его. Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 10-15% от 220, т.е. 200-240 вольта и зависит от напряжения на входе. Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП. Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.

От типа ИБП напрямую зависит, от чего он может защитить подключенное оборудование. Stark country 1000 LI конструктивно выполнен по технологии двойного преобразования (On-Line). Это максимальная защита. Первое преобразование, это входное напряжение, со всеми его отклонениями, скачками, провалами, шумами и помехами преобразуется в постоянное 36 вольт, а затем вторым преобразованием (им занимается инвертор) из 36 вольт получается ровное, строго синусоидальной формы, переменное напряжение 220 Вольт. Таким образом опасные составляющие входного напряжения на выход пройти не могут и не повредят точную электронику. При отсутствии входного напряжения ИБП берет с АКБ нужные 36 вольт и преобразует их в 220. Причем важно: время переключения с работы от сети на работу от АКБ нулевое! Т.е. подключенная нагрузка даже не заметит подмены.

Характеристики ИБП Stark Country 1000 LI:

Основные

Рабочая мощность инвертора:    до 650 Вт
Номинальная мощность ИБП, ВА :   1000
Активная мощность ИБП, Вт:    600 Вт
Тип ИБП:      Line Interactive
Форма выходного напряжения при работе от АКБ:    синусоида
Расположение аккумуляторных батарей:    Произвольно, вне корпуса ИБП
Вход / Выход:    1:1 однофазные
Способ установки/монтажа:    напольный

Вход

Номинальное входное напряжение:    230
Диапазон входного напряжения ИБП:    140 - 300
Номинальная частота:    50
Тип разъема для подключения внешнего питания:    кабель питания с евровилкой

Выход

Перегрузочная способность:    110% - 150%
Выходное напряжение, В:    230
Погрешность выходного напряжения (работа от сети:):    ±10%
Погрешность выходного напряжения (работа от батарей):    ±10%
Тип разъема для подключения нагрузки:    CEE 7 (евророзетка)
Количество разъемов для подключения нагрузки:    4

Аккумуляторы

Минимальное количество аккумуляторов:    1
Номинальное напряжение шины DC:    12
Ток зарядного устройства ИБП, А:    20
Настраиваемый ток заряда ИБП: Да
Диапазон настройки тока заряда ИБП:    10 - 20
Шаг настройки тока заряда, А:    10
КПД при питании от батарей:    90

Функционал

Время автономной работы от АКБ:    Зависит от емкости аккумуляторов
Время переключения (сеть-инвертор):    10 мс
Режим работы вентилятора:    только при заряде АКБ и работе от АК
Интерфейс с ПК :   Нет
Механический (ручной) байпас (переключатель): Нет
Рабочая температура:    от 0 до +40 °С

Общие

Бренд (производитель):    Stark
Страны: Бренд/производство:    Германия / Китай
Гарантийный срок, мес:    12
Габариты ИБП (ШхГхВ), мм:    145×395×220
Вес:    10.1 кг
Цвет:    черный

Выбор внешнего аккумулятора для Stark Country 1000 LI

Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 65 до 200 а/ч. Аккумуляторы бывают: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Для применения с Stark Country 1000 LI необходимы именно промышленные (для ИБП), изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений и они допускают разряд до 20-30% без потери емкости, служат при этом от 3-12 лет. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. по этой причине нельзя применять автомобильные АКБ, разве как временная (разовая) мера.
Расчет емкости аккумуляторов.
Общая емкость АКБ = (Мощность нагрузки * Время автономной работы при отключении электропитания) / 8.65
Емкость АКБ = Общая емкость АКБ + запас
Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 12200

Правила эксплуатации Stark Country 1000 LI:

- Все ИБП способны работать только при положительной температуре ( от +5 градусов).
- Удалять пыль с поверхности АКБ и ИБП. Это нужно, для уменьшения саморазряда и "жизни" вентилятора.
- При длительном хранении отсоединить аккумулятор от источника.
- При длительном хранении один раз в два месяца собрать комплект, включить в сеть и дать зарядиться аккумулятору (2-3 часа).
- Не подключайте к этим ибп холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт.  При старте компрессора кратковременно мощность превышает номинальную в 4-5 раз! Этого хватает, чтобы выходной каскад ИБП вышел из строя.

ИБП аналогичные Stark Country 1000 LI:

Inelt Intelligent 1000LT2, Stark Country 1200 INV, Энергия ПН-1000, SVEN RT-1000, SVC DI-1000-F-LCD, SVC DI-1200-F-LCD
