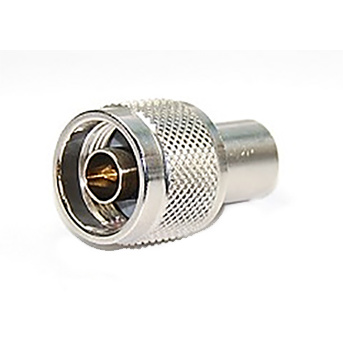

N-611T Терминатор 50 Ом
Согласованная нагрузка (заглушка) N-типа
Сопротивление, Ω Ом: 50
Тип кабеля: н/д
Тип соединения: папа / вилка
Метод установки: н/д
Перед оформлением заказа уточните информацию у наших сотрудников
Описание
N-611T Согласованная нагрузка 50 Ом с разъемом N-Type male
N-Type - разъем разработан в 1940 году в Bell Labs Полом Нейлом (Paul Neill), "N" в названии разъёма появилась благодаря первой букве его фамилии. Изначально разъем разрабатывался для частот до 1 Гигагерца, но позже был раскрыт его потенциал использования и на порядок высоких частотах достигающих 11 ГГц, а благодаря последующей доработке Юлиусом Боктой (Julius Botka) из Hewlett-Packard разъем стал использоваться в системах работающих на частотах до 18 ГГц и по праву может на сегодня разделить славу одного из наиболее распространенных высокочастотных разъемов со своим предшественником - UHF. Разъем не нашел особого признания в среди радиолюбителей и гражданских пользователей, но снискал неизменную популярность у профессионалов и используется в инфраструктуре мобильной связи, беспроводной передаче данных (WiFi), пейджинговых и сотовых системах связии, а так же в сетях кабельного телевидения, стандартизирован по протоколам MIL-C-39012.
Обжимные разъемы N-type в основном используются для внутренних
соединений, однако при должном уровне гидроизоляции современными
высококачественными герметизирующими материалами, такими как WS-KU от
DRAKA NK CABLE (Финляндия) или Andrew 221213 (США) они могут
использоваться и для внешних соединений, т.к. проектировались с учетом
возможности такого использования.
life hacking В определенных условиях, вы
временно можете напрямую соединять с полноценным контактом разъемы
N-типа вилка с разъемами BNC-типа гнездо, т.к. они имеют совместимость
на уровне вилка-гнездо, но без физической фиксации разъемов на разрыв.
Особенности коаксиальных разъемов серии N-Type:
доступен широкий спектр переходников для
популярных ВЧ-соединений
не требует дорогостоящего инструмента и специализации для монтажа
обжимной тип монтажа обеспечивает наиболее низкую стоимость установки
резьбовое соединение крупного размера гарантирует качество и высокую
прочность соединения
низкая стоимость обеспеченная высокой степенью распространенности
разъема
Технические параметры заглушки N-Type папа N-611T:
Тип соединения: папа / вилка
Тип центрального контакта: штырь
Тип подключения: прямой
Монтаж оплетки: н/д
Монтаж центрального контакта: н/д
Рабочий диапазон частот, ГГц: 0.001-0.9
Номинальная мощность, Вт: 1
Предназначен для кабеля: н/д
Волновое сопротивление Ω, Ом: 50
Покрытие корпуса: никель
Покрытие центрального контакта: золото
Диэлектрик: тефлон
Полезная информация о монтаже и аналогах согласованной нагрузки
N 611T:
Из одного разъема не собрать передающую линию. Ещё нужен инструмент для разделки кабеля и обжима разъема, термоусадка для укрепления и гидроизоляции перехода кабель-разъём, сам кабель, а также аналогичные разъёмы, переходники и аксессуары.
Коаксиальный кабель, к которому подходят 50 Ом ВЧ разъемы N 611T:
RG-58
A/U PVC - Коаксиальный кабель RG-58
RG-58 A/U PVC (blue) - Коаксиальный кабель RG-58
RG-58 C/U PVC (black) - Коаксиальный кабель RG-58
Belden 7806R, РК 50-3-35, LMR-195
Belden 8262, Belden 9203, РК 50-3-15
Аксессуары и инструменты для N type коннекторов:
HT-330K
- Инструмент для монтажа ВЧ разъемов N типа методом обжима
Andrew
221213 (WWK-U) Комплект герметизации
Термоусадочная трубка 6-9 мм диаметром
Видео инструкция по установке терминатора 50 Ом N-Type male N-611T:
В следующих видео Вы можете увидеть как установить разъем N-типа:
Видео 1: Установка
обжимного разъема N-Type папа для кабеля RG-58 (английский язык)
Видео 2: Установка обжимного разъема N-Type папа для RG-213
(английский язык)
Видео 3: Установка обжимного разъема N-Type папа для кабеля
5D/FB
Видео 4: Установка обжимного разъема N-Type папа на кабель 8D/FB
Грозоразрядники для радиочастотных разъемов N-Type N-611T:
н/д
Аналоги согласованной нагрузки N-Type папа N-611T:
Для антенного кабеля RG-58:
н/д
Все аналоги:
н/д
Переходники для заглушки N-Type -папа N-611T:
N-type мама переходники:
N-322
- переходник N-type мама-мама
N-332
- переходник N-type мама-мама, на корпус под гайку
N-342
- переходник N-type мама-мама, на корпус фланцем
N-412
- переходник N-type папа-мама угловой
N-512
- тройник N-type мама-папа-мама
N-522
- тройник N-type мама-мама-мама
SN-312
- переходник SMA папа - N мама
SN-322
- переходник SMA мама - N мама
SN-A312 - переходник RP-SMA папа - N мама
SN-A322 - переходник RP-SMA мама - N мама
N1N-312 - переходник FME папа - N мама
N1N-322 - переходник FME мама - N мама
UN-312
- переходник UHF папа - N мама
TN-312
- переходник TNC папа - N мама
MN-312
- переходник mini UHF папа - N мама
BN-312 - переходник BNC папа - N мама
Все переходники:
N-311
- переходник N-type папа-папа
N-322
- переходник N-type мама-мама
N-332
- переходник N-type мама-мама, на корпус под гайку
N-342
- переходник N-type мама-мама, на корпус фланцем
N-412
- переходник N-type папа-мама угловой
N-512
- тройник N-type мама-папа-мама
N-522
- тройник N-type мама-мама-мама
SN-311
- переходник SMA папа - N папа
SN-312
- переходник SMA папа - N мама
SN-321
- переходник SMA мама - N папа
SN-322
- переходник SMA мама - N мама
SN-A311
- переходник RP-SMA папа - N папа
SN-A312 - переходник RP-SMA папа - N мама
SN-A322 - переходник RP-SMA мама - N мама
N1N-311
- переходник FME папа - N папа
N1N-312 - переходник FME папа - N мама
N1N-322 - переходник FME мама - N мама
UN-312
- переходник UHF папа - N мама
TN-312
- переходник TNC папа - N мама
MN-312
- переходник mini UHF папа - N мама
BN-312 - переходник BNC папа - N мама
N-611T
- заглушка N-папа 50 Ом
Дополнительная информация для заглушки N-Type male n 611T
Здесь находится дополнительная техническая информация о N-Type разъемах.
Спецификация для заглушки разъемов N-Type -папа N-611T:
Это обобщённая спецификация для N-Type
разъёмов
Электротехнические характеристики | |
|
Волновое сопротивление | 50 Ом | |
Частотный диапазон | 0-11 ГГц (0-18 ГГЦ) | |
КСВ (VSWR) | Частота | Максимальное значение |
Прямой разъём | 0-11 ГГц | 1,30 |
Угловой разъём | 0-9 ГГц 9-11 ГГц |
1,35 1,5 |
Сопротивление изоляции | 5000 МΩ и более | |
Сопротивление контактов | |
|
Центральный контакт | 0,2 мΩ | |
Радиочастотные утечки (RF Leakage) | 90 дБ и более на 3 ГГц | |
Потери соединения (Insertion Loss) | максимум 0,15 дБ | на 10 ГГц |
Диэлектрическая проницаемость (RF High Potential Withstanding Voltage) | 2500 В (VRMS) | |
Окружающая среда | |
Температурный диапазон | TFE (ТетраФлюороЭтилен) от -65 ⁰C до +165⁰C SAN сополимер от -55 ⁰C до +85⁰C |
Параметр | Соответствие стандарту |
Устойчивость к коррозии | MIL-STD-202, метод 101, условия проверки B |
Вибрация | MIL-STD-202 метод 204, условия проверки D |
Температурная нагрузка |
MIL-STD-202, метод 102, условия проверки D |
Водостойкость | Все разъёмы с прокладкой защищены от воды |
Герметичность уплотнителя | Проверка
на утечку гелием, 2х10^-8 см 3/сек |
Перегрузка давлением |
Mil-STD-202, метод 213 |
Влагозащита | MIL-STD-202, метод 106, для соединений с уплотнительной прокладкой. Без измерений в условиях высокой влажности. Сопротивление изоляции должно быть минимум 200 МОм в течение 5 минут после извлечения из влажной среды |
Высота над уровнем моря | MIL-STD-202 метод 105 условия проверки C |
Механические характеристики | |
Соединение | Резьба (стандарт 5/8-24) UNEF |
Крепление оплётки/кожуха | |
Все накрутные |
обжим оплётки шестигранником |
Прижимные |
гайка прижимает оплётку |
Крепление центрального контакта | |
Накрутные | Накрутка или пайка |
Все остальные | Только пайка |
Прочность
соединения контактов |
|
Зажимные | 13-22 |
Накрутные | 27-55 |
Материалы | |
Корпус, Детали корпуса и Папа-контакты | Латунь - сплав 360, полу-твёрдой закалки, согласно QQ-B-626, Цинк - согласно QQ-Z-363 |
Мама-контакты | Бериллиевая проволока согласно QQ-C-530, термическая обработка по MIL-H-7199 |
Изолятор | ПТФЭ политетрафторэтилен (фторопласт-4 или тефлон) согласно ASTM D 1710, тип 1, степень 1 |
Стопорная шайба | фосфорная бронза согласно QQ-B-750 |
Обжимное кольцо | жжёный сплав меди согласно WW-T-799 |
Прокладки | силикон согласно ZZ-R-765, Класс 11B, Степень 65-75 |
Напыление | |
Жила | Золото 0.00127 мм (минимум 0.000050 мм) согласно MIL-G-452048 тип 1, степень C, класс 1, Никель более 0.00254 мм (минимум 0.000100 мм) согласно QQ-N-290 |
Остальные металлические части | Золото, Никель или Олово напыляется для доведения до требований к Отделке и Коррозии согласно MIL-C-39012 |
Это стандартные характеристики и могут отличаться в зависимости от
производителя.
Спецификация N-type разъёмов
для гофрированного кабеля
Электротехнические характеристики | |
Волновое сопротивление | 50 Ом |
Частотный диапазон | 0 – 11,0 ГГц |
Обратные потери | |
1-2 ГГц | 33 дБ |
2-3 ГГц | 28 дБ |
Рабочее напряжение | 707 В (VRMS) максимум |
Диэлектрическая сопротивляемость по напряжению | 2000 В прямого тока (VDC) |
Пиковая мощность | 10 кВт |
Средняя мощность | 0,6 кВт |
Сопротивление изоляции | 5 000 МΩ |
Экранирование | 125 дБ и более |
Интермодуляционные искажения 3-го порядка | -125дБм / -168 дБн (dBm / dBc) |
Окружающая среда | |
Температурный диапазон | |
Рабочий | от -40 ⁰C до +150⁰C |
Хранения | от -70 ⁰C до +100⁰C |
Температурная перегрузка | Mil-STD-202, метод 107 (условия проверки A) |
Погружение в воду | IEC 529, IP 68 |
Вибрация | MIL-STD-202 метод 204, условия проверки B |
Коррозия | MIL-STD-202, метод 101, условия проверки B |
Механическая перегрузка | MIL-STD-202, метод 213, условия проверки I |
Механические характеристики | |
Соединение | MIL-STD-348 |
Способ крепления внутреннего контакта | Пайка или обжимной |
Способ крепления внешнего контакта | Прижимной |
Крутящий момент при сборке | 25/30 Нм |
Крутящий момент при соединении | 1,7 Нм |
Сила удержания соединительной гайки | 444 Н (45 кгс) |
Долговечность разъёма | 500 циклов (максимум 12 циклов/мин) |
Это стандартные характеристики и могут отличаться в зависимости от
производителя.
dx hfp]tv Т-ензу dbkrf rjfrcbfkmysq rg58 hfp]`v т ензу gfgf ьфду т 611е
rjyytrnjh
Как купить
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.
Оплата
Выберите оптимальный способ оплаты.
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Оплата
Вы можете выбрать один из трёх вариантов оплаты:
При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель подписывает товаросопроводительные документы, вносит денежные средства и получает чек.
Также оплата наличными доступна при самовывозе из магазина, оплаты по почте или использовании постамата.
При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card. Чтобы оплатить покупку, вас перенаправит на сервер системы ASSIST, где вы должны ввести номер карты, срок действия, имя держателя.
Вам могут отказать от авторизации в случае:
- если ваш банк не поддерживает технологию 3D-Secure;
- на карте недостаточно средств для покупки;
- банк не поддерживает услугу платежей в интернете;
- истекло время ожидания ввода данных;
- в данных была допущена ошибка.
В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.
Безналичным расчётом можно воспользоваться при курьерской доставке, использовании постамата или самовывоза из магазина.
Для оплаты вы можете воспользоваться одной из электронных платёжных систем:
- PayPal;
- WebMoney;
- Яндекс.Деньги.
Вас перенаправит на страницу платежного сервиса, следуя инструкциям, заполните правильную форму.
Доставка
Наш интернет-магазин предлагает несколько вариантов доставки:
- курьерская;
- самовывоз из магазина;
- постаматы;
- почта России.
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в будние дни и субботу с 9.00 до 19.00. Курьерская служба, после поступления товара на склад, свяжется с вами и предложит выбрать удобное время доставки. Уточнит адрес.
Вы вскрываете упаковку при курьере, осматриваете на целостность и соответствие указанной комплектации. Если речь идёт об одежде, допустима примерка. Время осмотра и примерки ограничено 15 минутами. После вы можете отказаться частично или полностью от покупки.
Доставка бесплатна при заказе от 3000 рублей.
*Действует ли в вашем городе курьерская служба, уточняйте у менеджера магазина.
Вы можете забрать товар в одном из магазинов, сотрудничающих с нами. Список торговых точек, которые принимают заказы от нашей компании появится у вас в корзине. Когда заказ поступит в ваш город, вам придёт уведомление. Вы просто идёте в этот магазин, обращаетесь к сотруднику в кассовой зоне и называете номер заказа. Забрать покупку может ваш друг или родственник, который знает номер и имя, на кого он оформлен.
Постамат – это терминал с автоматизированной системой для хранения заказанных товаров. Удобство в том, что человек может забрать заказ в любое удобное время.
- в момент оформления заказа на сайте, вы выбираете удобный для себя постамат, если такая система работает в вашем городе;
- на ваш телефон или e-mail придет уникальный код, это значит, что товар доставлен в постамат;
- вы приходите к постамату, вводите полученный код и следует инструкциям автомата;
- оплачиваете заказ в терминале постамата;
- забираете товар.
Срок хранения в постамате 3 дня, но можно продлить ещё на аналогичный срок. Чтобы уточнить информацию и продлить время хранения зайдите на сайт нашего партнера, введите номер заказа и телефон и следуйте подсказкам на сайте.
Если в вашем городе не действует курьерская служба и постаматы, то вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке.
Перед оплатой вы можете оценить состояние коробки (не вскрывая): вес, целостность. Если вам кажется, что заказ не соответствует параметрам или коробка повреждена, попросите сотрудника почты составить акт о вскрытии. Вскрывать коробку самостоятельно вы можете только после того, как оплатили заказ.
Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 тысяч рублей.
