Motorola SLR1000 Ретранслятор цифровой MOTOTRBO VHF
Перед оформлением заказа уточните информацию у наших сотрудников
Описание

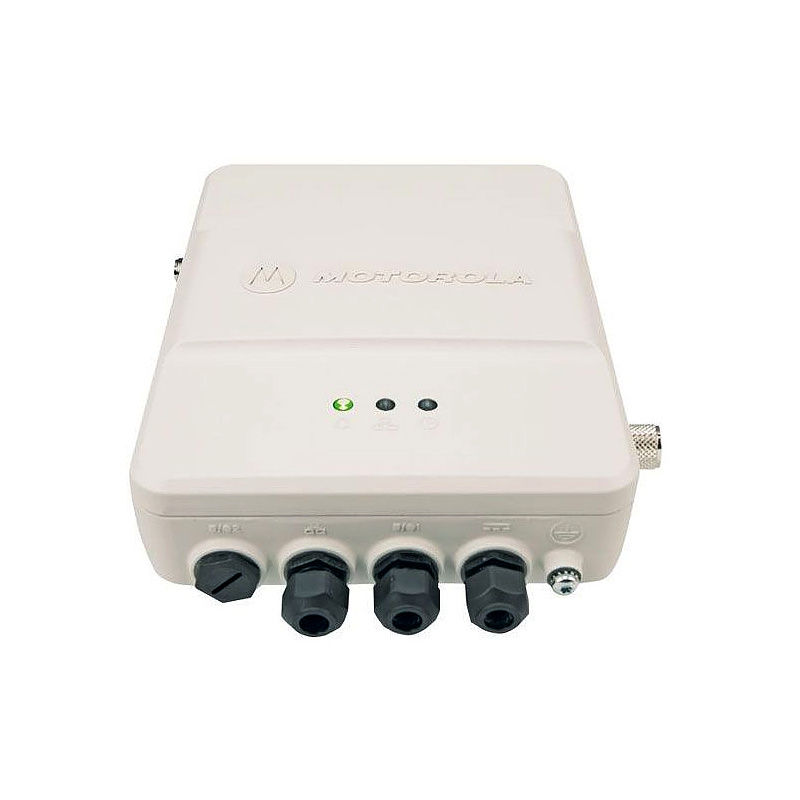

Ретранслятор цифровой всепогодного типа Motorola SLR 1000 VHF MOTOTRBO
Ретранслятор Motorola SLR1000 (VHF SLR 1000 146-174 MГц 10W) - компактный, всепогодный цифровой ретранслятор VHF диапазона с пониженной мощностью передатчика, который представляет новейшее поколение ретрансляционных устройств линейки MotoTRBO, разработанных для обеспечения высокой производительности, надежности и гибкости в сетях связи с эффективной энергетикой, достигаемой за счет возможности размещения ретранслятора непосредственно у излучающей его сигнал антенны.
Универсальный и компактный 10-Ваттный ретранслятор Motorola SLR1000 сочетает в себе высокую функциональность двусторонней радиосвязи с новейшими цифровыми технологиями. Наряду с компактностью, в нем гармонично сочетаются передача голоса и данных, простые и расширяемые функции, обеспечивающие повышенную пропускную способность для удовлетворения ваших потребностей в связи - преимущественно на специализированных площадках, таких как складские помещения, подземные уровни парковок, бизнес центров, зоны с отсутствующей инфраструктурой для размещения ретрансляторов прямо на несущих опорах мачт ( иные полевые условия) и прочие нестандартные рабочие зоны с минимально комфортными условиями, в которых требуется защита от проникновения в ретранслятор пыли и влаги от которых данный продукт защищен по стандарту Ingress Protection IP-65.
Основное назначение SLR-1000:
- создание локальных систем связи в неблагоприятных условиях
- "подсветка" областей радиотени в труднодоступных зонах распределенных
систем связи.
SLR1000
прекрасно впишется в любые системы связи, и если вам нужна обычная
простая система с одной точкой ретрансляции и как узел зоны покрытия
системы IP Site Connect и как звено цепи мощных
интеграционных возможностей Capacity Plus, Capacity Max или
Connect Plus — SLR8000 обеспечит ваших сотрудников мощной
цифровой двусторонней радиосвязью.
Кроме того SLR 1000 может работать как обычный аналоговый ретранслятор
или как комбинированный аналогово-цифровой, а так же как
специализированный по стандарту MPT 1327, помогая
плавно, без чрезмерных финансовых вложений оставить в прошлом старые
аналоговые системы и перейти к более качественным стандартам и
протоколам связи.
Имея выходную мощность передачи 10 Вт и приемник высокой
чувствительности с возможностью подключения по IP каналам разнесенной
сети приемников (технология подсветки зоны радио тени - Voting), SLR
1000 может обеспечивать радиопокрытие на огромных территориях.
Благодаря своим высококачественным эксплуатационным характеристикам, он
идеально подходит для участков где требуются устройства выдерживающие
экстремальные условия эксплуатации.
SLR 1000 обеспечивает круглосуточную надежную работу, даже при постоянной передаче в 100% цикле на полной мощности. Высококачественный дизайн и конструкция прошли проверку по программе Motorola’s Accelerated Life Testing (ALT), показав соответствие самым жестким критериям отбора и качества.
Конструкция приемника модели MDR11SDGANQ1AN обладает такой же высокой чувствительностью, как и у своих высокомощных "старших братьев", обеспечивая неизменное качество связи даже в самых тяжелых условиях.
Особенности цифрового ретранслятора MotoTRBO SLR1000:
- всепогодное исполнение IP65
- малый вес устройства
- поддержка любых аналоговых режимов и транкинговых сетей стандарта
DMR, а также MPT1327
- отсутствие принудительной системы охлаждения
- поддержка одночастотного полудуплекса
Технические характеристики ретранслятора SLR 1000 MDR11SDGANQ1AN:
Диапазон рабочих частот: 146-174
МГц.
Количество каналов: 64
Шаг сетки частот: 12.5/20/25 кГц.
Выходная мощность: 1-10 Вт.
Рабочий цикл передатчика: 100%
Режим работы: аналоговый, цифровой, смешанный
Тип цифрового вокодера: AMBE+2™
Поддерживаемые системы: DMR conventional, MOTOTRBO IP Site
Connect, Capacity Plus, Capacity Max, Connect Plus, Analog
Conventional, MPT 1327.
Защита от валги и пыли: IP65
Напряжение питания: 11-15,5 В (постоянное)
Разъемы приемника и передатчика: N розетка
Диапазон рабочих температур: -30...+60 °C
Размер: 279.4 x 228.6 x 101.6 мм
Вес: 4,54 кг.
Приёмник:
Диапазон частот: 146-174
МГц
Чувствительность, 12 дБ SINAD: 0,3 мкВ (0,22 мкВ
типичное значение)
Цифровая чувствительность, 5% BER: 0,25 мкВ (0,18 мкВ
типичное значение)
Избирательность (TIA603D), 12.5 / 20 / 25 кГц: 55/
83 / 83 дБ
Избирательность (TIA603), 12.5 / 20 / 25 кГц:
68 / 83 / 83 дБ
Интермодуляционное искажение (TIA603D / ETSI): 80/ 70
дБ (82/73 дБ типичное значение)
Ложные отклонение (TIA603D / ETSI): 85/75 дБ (95/90
дБ типичное значение)
Искажения звука: <3% (<1,5% типичное значение)
Шумы и помехи, 12.5 / 20 / 25 кГц -45 / -50 / -50 дБ
Блокирование: -57 дБ
Передатчик:
Частотный диапазон: 146-174
МГц
Выходная мощность частоты: 10 Вт
Макс. рабочий цикл: 100%
Разнос каналов: 12,5 / 20 / 25 кГц
Стабильность частоты: 0,5 ppm
Подавление интермодуляционных искажений: 40 дБ
Избирательность по соседнему каналу (TIA603D), 12,5/20/25 кГц 62 / 78 /
78 дБ
Избирательность по соседнему каналу (ETSI), 12,5/20/25 кГц 62 / 78 / 78
/дБ
Кондуктивные паразитные излучения: -36 дБм при <1 ГГц, -30 дБм при
>1 ГГц
Точность модуляции (4FSK) Ошибка частотной манипуляции 5%, величина
частотной манипуляции 1%
Чувствительность звукового канала: TIA603D / ETSI
Искажение звука: 1%
Фон и шумы приемника: 12,5/20/25 кГц -45/-50/-50 дБ
Номинальная девиация системы: 12,5/20/25 кГц ± 2,5 / ±5,0 / ±5,0 кГц
Комплект поставки ретранслятора Motorola SLR 1000:
Ретранслятор SLR1000, кабель питания, инструкция по эксплуатации, упаковка.
Оригинальные аксессуары для ретранслятора Motorola SLR1000:
HKAE4003 Антенна SLR 1000, 400–460 МГц
HKAE4004 Антенна SLR 1000, 440–495 МГц
HKAE4005 Антенна SLR 1000, 490–530 МГц
HKAD4003 Антенна SLR 1000, 136–154 МГц
HKAD4004 Антенна SLR 1000, 146–164 МГц
HKAD4005 Антенна SLR 1000, 160–174 МГц
PMLN7263 Набор антенного коммутатора для работы приемопередатчика в режиме одночастотного полудуплекса
HKFE4000 Дуплексный фильтр
малогабаритный, 400–430 МГц (разнос 5–6,5 МГц)
HKFE4001 Дуплексный фильтр малогабаритный, 430–480 МГц (разнос 5–6,5
МГц)
HKFE4002 Дуплексный фильтр малогабаритный, 480–527 МГц (разнос 5–6,5
МГц)
HKFE4003 Дуплексный фильтр малогабаритный, 400–430 МГц (разнос 10 МГц)
HKFE4004 Дуплексный фильтр малогабаритный, 430–480 МГц (разнос 10 МГц)
HKFE4005 Дуплексный фильтр малогабаритный, 480–527 МГц (разнос 10 МГц)
HKFD1000 Дуплексный фильтр малогабаритный, 136–156 МГц (разнос 4–6 МГц)
HKFD1001 Дуплексный фильтр малогабаритный, 154–174 МГц (разнос 4–6 МГц)
HKFD1002 Дуплексный фильтр малогабаритный, 136–156 МГц (разнос 6–10
МГц)
HKFD1003 Дуплексный фильтр малогабаритный, 154–174 МГц (разнос 6–10
МГц)
PMLN7213 Набор для установки
ретранслятора на мачте
BR000143A01 Настенное крепление ретранслятора SAE 1074
PMLN7771 Набор сетевого адаптера SLR 1000
для использования на открытой местности
PMLN7773 Набор сетевого адаптера SLR 1000 для использования в
помещениях
30009477001 Кабель программирования ретранслятора (от USB-A к USB-B)
Программное обеспечение и лицензии для репитера Motorola SLR1000:
HKVN4013 - Лицензионный ключ Capacity Plus
HKVN4063
- Лицензия активации транкинга Linked Capacity Plus на ретрансляторах с
уже установленной Capacity Plus
HKVN4056
- Лицензия подключения ретрансляторов в телефонную сеть общего
пользования
HKVN4108 - Лицензионный ключ для расширения
транковой конфигурации Linked Capacity Plus (LCP)
HKVN4211 - Лицензионный ключ NAI для управления голосовыми и цифровыми
данными посредством IP
HKVN4212 - Лицензионный ключ NAI для управления цифровыми данными
посредством IP
HKVN4240 - Лицензионный ключ для активации режима "вынесенного
приемника" по технологии Digital Voting
HKVN4490 - Лицензионный ключ для активации режима
"одночастотного полудуплекса"
GMVN5520
- Программное обеспечение RDAC
(Repeater Diagnostic and Control) удаленной диагностики и контроля
параметров*
HKVN4041
- Лицензионный ключ для расширения функционала базовой версии RDAC*
GMVN5141 - Программное обеспечение для программирования ретранслятора SLR1000 и радиостанций серии MotoTRBO
Ретранслятор MotoTRBO SLR 1000 соответствует протоколам:
• ETSI 300-086
• ETSI 300-113
• TIA603D
• CE Marked
• RoHS2-Compliant
• UL Listed
• Digital Protocol ETSI TS 102 361 (DMR Tier II and III)
Прочие варианты написания модели ретранслятора: Моторола SLR1000, Motorola SLR-1000, Motorola 1000, ретранслятор 1000, Motorolla SLR1000, ретранслятор Motorolla SLR0100, ьщещкщдф ЫДК1000
Производитель: Motorola
