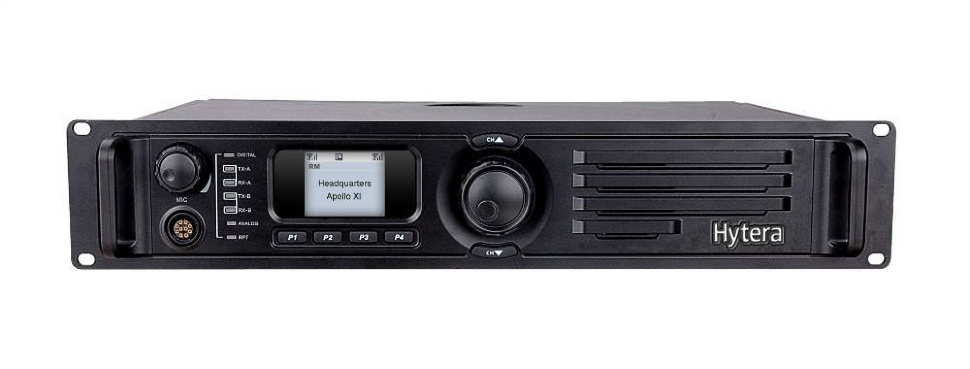

Hytera RD985S Ретранслятор цифровой UHF

Описание

Hytera RD985S Ретранслятор цифровой UHF

400-470МГц Мощность 5- 50 Вт, режимы работы цифровой DMR Tier II и аналоговый

RD985S - улучшенная версия DMR цифрового ретранслятора RD985. В ретрансляторе установлена более мощная аппаратная платформа, которая более гибко функционирует в 3 режимах, обновлённое программное обеспечение, отвечает требованиям клиентов в различные периоды.
- Аналоговый и конвенциальный DMR режимы
- Режим Simulcast DMR*
- Режим DMR Trunking Lite

Стандартные функции

- До 16 каналов
- 100%-ый цикл непрерывного режима от 5Вт до 50Вт
- Поддержка одновременной работы двух речевых каналов в цифровом режиме
- Автоматическое обнаружение и переключение между аналоговым режимом и цифровыми режимами
- Подключение сайта IP (только цифровой режим)(дополнительная опция)
- Четыре программируемых кнопки, для простоты управления и увеличения эффективности оператора
- Усовершенствованный теплоотвод с управляемым вентилятором гарантирует длительный режим работы
- Предусмотрена установка дуплексера
- Поддержка аналогового и цифрового режимов
- Удаленное управление аварийными сигналами и диагностика (RADC)
- Питание от внешнего источника
- Программирование выходной мощности
- Многоязыковое меню дисплея
- Сигналинги CTCSS/CDCSS в аналоговых и смешанных каналах

Особенности и функции

Диагностика ретранслятора и управление (RDAC)
RD985S поддерживает удаленные (через IP-порт для подключения к Интернету) и локальные (через USB-порт) диагностические компьютерные приложения, предназначенные для мониторинга, диагностики и управления состоянием ретранслятора, тем самым увеличивая эффективность обслуживания. Разработанная компанией Hytera технология RDAC способна поддерживать несколько главных сетевых подключений, чтобы администратор радиосети мог отслеживать сразу нескольких новых радиосетей.
Цифровая потоковая передача аудиосинала по двум слотам
RD985S поддерживает потоковую передачу обоих голосовых слотов с помощью контактов заднего порта, позволяя сторонним партнерам расширять возможности устройства.
Автоматическое переключение между аналоговыми и цифровыми каналами
RD985S поддерживает автоматическое переключение между аналоговыми и цифровыми каналами, позволяя эффективно делить частоты между аналоговыми и цифровыми устройствами при переходе на цифровую связь.
Многоузловое IP-соединение
RD985S поддерживает сетевые соединения через IP-порт ретранслятора для создания частной радиосети с широкой зоной покрытия, что позволяет передавать голос и данные в рассредоточенные места.
Максимальная мощность 50 Вт
RD985S поддерживает максимальную мощность ретрансляции 50 Вт, увеличивая охват системы при меньшем количестве настроек оборудования.
16 каналов
RD985S поддерживает до 16 каналов, позволяя эффективно управлять радиосетью в различных ситуациях. Каналы могут переключаться либо через программу RDAC, либо через переключатель каналов на передней панели ретранслятора, а также с помощью механизма управления каналами, подключающегося через задний порт ретранслятора. Аналоговый/цифровой режим работы RD985S поддерживает аналоговый и цифровой режимы работы.
Аналоговое/цифровое встречно-параллельное взаимодействие
RD985S поддерживает различные аналоговые и цифровые режимы работы голосовой коммутации, позволяя аналоговым устройствам связываться с цифровыми и наоборот. Это позволяет плавно перейти с аналоговой связи на цифровую.
Аналоговое отключение ретранслятора
RD985S поддерживает отключение ретранслятора, то есть когда ретранслятор включается через задний вспомогательный контакт, тракт передачи ретранслятора закрывается.
Декодирование CTCSS/CDCSS
RD985S поддерживает декодирование до 16 CDCSS/CTCSS в аналоговых каналах, позволяя ретранслировать пользователей различных аналоговых голосовых устройств из различных групп.
Аналоговое сканирование
RD985S поддерживает аналоговое голосовое и сигнальное сканирование, позволяя ретранслировать пользователей различных аналоговых голосовых устройств из различных групп.
Управление доступом к ретранслятору
RD985S поддерживает управление доступом радиостанций к ретранслятору, обеспечивая более высокий уровень безопасности для защиты от несанкционированного доступа к радиосети.
Взаимодействие аналоговых/цифровых телефонов (через DTMF-сигнализацию)
RD985S поддерживает симплексную голосовую связь между радиостанциями и телефонами, за счет чего можно с радиостанции вызывать телефоны, а с телефонов делать как групповые, так и персональные звонки на радиостанции. Данная функция использует коммерческие (COTS) аналоговые телефонные соединительные панели, а также обычную аналоговую телефонную линию (POTS) для подключения ретранслятора к учрежденческой АТС (УАТС) или к коммутируемой телефонной сети общего пользования (ТфОП).
Идентификация методом незатухающих колебаний (CWID)
RD985S поддерживает передачу аналоговых сигналов идентификации ретранслятора в формате азбуки Морзе.

Общие характеристики

Диапазон частот УВЧ: 403-410,417-422,433-450,469-470 МГц;ОВЧ:146-174 МГц
Количество каналов: 16
Шаг сетки частот: 12.5/ 20/ 25 кГц
Рабочее напряжение DC: 13,6В±15%
Потребление тока: В режиме ожидания Не более0.8A; В режиме трансляции Не более11A
Стабильность частоты: ±0.5ppm
Сопротивление антенны: 50 Ом
Скважность: 100%
Размеры (ВxШxГ): 88 X 483 X 366 мм
Вес: 8.5 кг
LCD экран: 220*176 пикселей,262000 цветов, 2.0 дюйма,4 строки

Передатчик

Выходная мощность: 1ВТ до 25/40 Вт выбираемая
Частотная модуляция: 11K0F3E при 12,5 кГц; 14K0F3E при 20 кГц; 16K0F3E при 25 кГц;
Цифровая модуляция 4FSK: 12,5 кГц только данные: 7K6 FXD ; 12,5 кГц данные и голос: 7K6 FXW;
Кондуктивное излучение: -36 дБм<1 ГГц, -30 дБм>1 ГГц
Девиация частоты: ±2,5 кГц при 12,5 кГц; ±4,0 кГц при 20 кГц; ±5,0 кГц при 25 кГц;
ЧМ-фон и шум: 40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц;
Мощность на соседнем канале: 60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц;
Звуковая чувствительность: От +1 до -3 дБ
Искажение звука: Не более 3%
Тип цифрового вокодера: AMBE++ или SELP
Цифровой протокол: ETSI-TS102 361-1,-2,-3

Приемник

Чувствительность:
Аналоговая 0,3 мкВ (12 дБ SINAD) 0,22 мкВ (стандарт) (12 дБ SINAD) 0,4 мкВ (20 дБ SINAD)
Цифровая 0,3 мкВ/BER5%
Избирательность по соседнему каналу:
TIA-603 65 дБ при 12,5 кГц ;70 дБ при 20 и 25 кГц; 65 дБ при 12,5 кГц ;
ETSI 70 дБ при 20 и 25 кГц
Интермодуляционная избирательность:
TIA-603 75 дБ при 12,5/20/25 кГц
ETSI 70 дБ при 12,5/20/25 кГц
Подавление побочных излучений:
TIA-603 80 дБ при 12,5/20/25 кГц
ETSI 80 дБ при 12,5/20/25 кГц
Блокирование:
TIA-603 90 дБ
ETSI 90 дБ
Отношение сигнала к шуму: 40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц;
Номинальная выходная мощность аудиосигнала: 0.5Вт
Номинальное искажение аудиосигнала: не более 3%
Звуковая чувствительность: От +1 до -3 дБ
Кондуктивное паразитное излучение: Не более -57 дБм

Параметры окружающей среды

Рабочая температура: -30°C~+60°C
Температура хранения: -40°C~+85°C

Комплект поставки

- Ретранслятор 1 шт.
- Кабель питания 1 шт.
- Инструкция пользователя 1 шт
