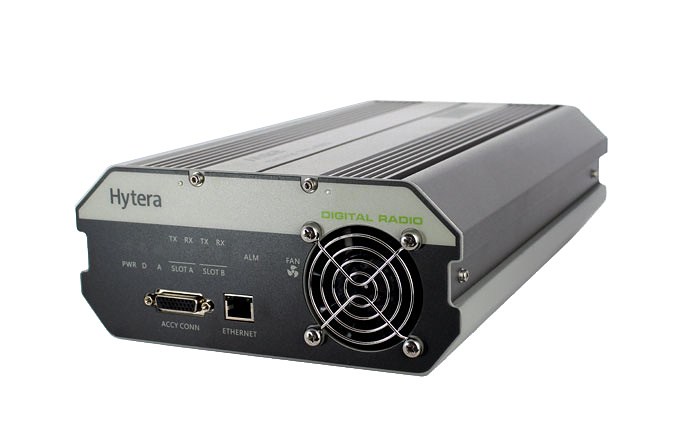

Hytera RD625 DMR ретранслятор цифровой компактный VHF UHF Super UHF

Описание

Hytera RD625 DMR ретранслятор цифровой компактный VHF UHF Super UHF

136-174МГц 400-470МГц 450-520МГц Мощность 1 - 25 Вт,DMR Tier II и аналоговый режимы работы

Hytera RD625 - компактный цифровой ретранслятор со встроенным мини дуплексером и блоком питания, обеспечивающим выходную мощность до 25 Вт. Работает как в аналоговом, так и в цифровом режиме и обеспечивает плавный переход между ними.

Основные характеристики

Частотный диапазон: UHF: 400-470 МГц, VHF: 136-174 МГц
Количество каналов: 16
Межканальное расстояние: 25/20/12.5 кГц
Напряжение питания: 13.6±15% В DC; 90-264 В AC
Потребляемый ток: Режим ожидания: 0.5A ; Режим передачи: 5.5A ;
Рабочий цикл: 100%
Стабильность частоты: ±0.5ppm
Сопротивление антенны: 50?
Габаритные размеры: 210 x 348 x 108 мм
Вес: 5 кг

Передатчик

Выходная мощность: 1-25 Вт
FM модуляция: 11K0F3E @ 12.5KHz 14K0F3E @ 20KHz 16K0F3E @ 25KHz
4FSK цифровая модуляция: 12.5kHz данные: 7K60FXD; 12.5kHz данные и голос: 7K60FXW
Кондуктивное паразитное излучение: -36dBm<1 ГГц -30dBm>1 ГГц
Пределы модуляции: ±2.5KHz @ 12.5KHz ±4.0KHz @ 20KHz ±5.0KHz @ 25KHz
FM шум: 40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz
Мощность смежного канала: 60dB @ 12.5KHz 70dB @ 20/25KHz
Чувствительного звукового канала: +1 ~ -3dB
Звуковые искажения: <=3%
Тип цифрового вокодера: AMBE++ or SELP
Цифровой протокол: ETSI-TS102 361-1,2,3

Приемник

Чувствительность: Аналоговый режим 0.3?V (12dB SINAD) 0.22?V (Typical) (12dB SINAD) 0.4?V (20dB SINAD)
Цифровой режим: 0.3?V /BER5%
Селективность: TIA-603 ETSI 65dB @ 12.5KHz / 75dB @ 20&25KHz 60dB @ 12.5KHz / 70dB @ 20&25KHz
Блокирование радиопомех : TIA-603 ETSI 75dB @ 12.5/20/25KHz 70dB @ 12.5/20/25KHz
Интермодуляция: TIA-603 ETSI 75dB @ 12.5/20/25KHz 70dB @ 12.5/20/25KHz
Блокирование: TIA603 ETSI 90dB 84dB
Отношение сигнал / шум: 40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz
Мощность звукового динамика: 0.5 Вт
Звуковые искажения: <=3%
Чувствительного звукового канала: +1 ~ -3dB
Кондуктивное паразитное излучение: < -57dBm

Условия эксплуатации

Диапазон рабочих температур: -30...+60 °С
Температура хранения: -40...+85 °С

Комплектность поставки

- Ретранслятор.
- Кабель питания.
- Инструкция пользователя.
