Diamond SP1000PW Грозоразрядник / грозозащита

Описание

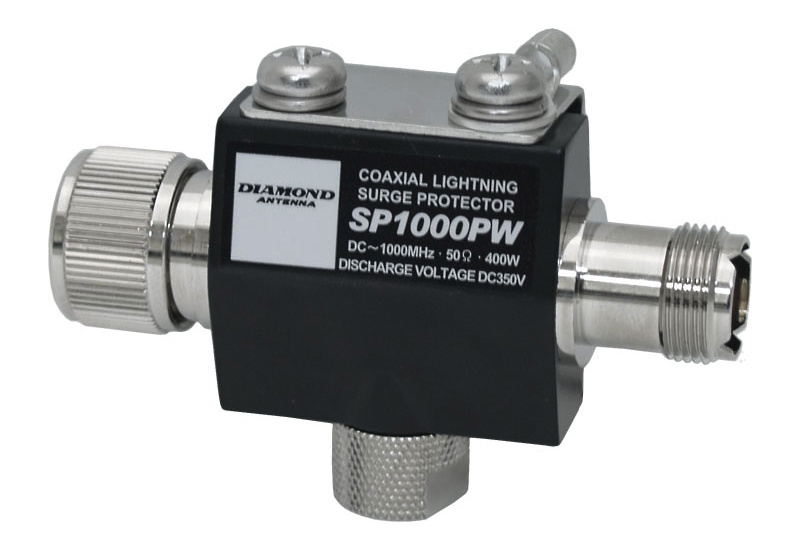

Diamond SP1000PW Грозоразрядник влагозащищенный со скобой крепления

Во время грозового сезона каждую весну и лето, грозоразрядники компании Diamond SP-серии, спасают множество радиолюбительского оборудования по всему миру! Молния потенциальный противник каждого радиооператора, профессионал он или любитель и чтобы защитить свое драгоценное радиооборудование, вам нужна качественная защита от молнии и статического электричества.

Грозоразрядники SP-серии доступны в нескольких вариантах соосных схем подключения и с несколькими ступенями ВЧ мощности рассчитанные на различные типы передатчиков - 1000 и 3000 серий. Они предназначены специально для коаксиальных линий передачи постоянного тока с сопротивлением 50 Ом.
Тогда, когда приближаются гром и молнии, вы можете расслабившись сидеть сложа руки и пусть грозозащита антенны Diamond SP-серии примет удар на себя, а ваше оборудование продолжает исправно работать!

Diamond SP1000PW применяется для защиты радиооборудования от сквозных атмосферных разрядов. Diamond SP1000PW устанавливается в разрыв высокочастотного кабеля. ГРОЗОРАЗРЯДНИК - устройство защиты от перенапряжения антенно-фидерных устройств, предназначено для теле-радио и прочей коммуникационной аппаратуры от грозовых электрических эффектов и их воздействия. Конструктивно грозоразрядник представляет собой коаксиальную 50-омную линию со специально подобранным искровым промежутком. Принцип работы грозоразрядника основан на возникновении проводящей плазменной дуги при превышении статического разряда определенного уровня.

Грозоразрядник применяется для защиты радиооборудования от сквозных атмосферных разрядов. Diamond SP1000PW может использоваться как для установки внутри помещений так и снаружи при должном уровне герметизации коаксиальных соединений.

ВНИМАНИЕ ОЧЕНЬ ВАЖНО! Не устанавливайте и не прикасайтесь к грозозащите или подключенным к ней системам (антенны, мачты, кабели трансивера, приемника и т.д.) перед надвигающимся дождем или грозой, даже при наличии грозозащиты рекомендуется прекратить все работы, обесточить аппаратуру и возобновите ваше занятие только после установления соответствующей погоды. Не забывайте, грозоразрядник Diamond SP-1000PW должен быть надежно заземлен на специализированный контур заземления проводником достаточного сечения.

Особенности грозозащиты Diamond SP1000PW:

• - Влагозащита
• - Алюминиевый корпус
• - Выдерживает многократные грозовые разряды
• - Значительное снижение мощности разряда на выходе
• - Металлические части изготовлены из нержавеющей стали

Технические характеристики Diamond SP-1000PW:

Частота: DC - 1000 МГц.
Импеданс: 50 Ом.
Разъемы: SO-239/PL-259 (UHF гнездо - UHF вилка)
КСВ: не более 1,2
Затухание: не более 0,3 дБ
Максимально допустимая мощность: 400 Вт PEP
Шоковое напряжение разряда: 800 В
Шоковый ток разряда: 6 000 А
Сопротивление пробоя: более 10 000 МОм
Включение: DC 350V ± 20%
Габаритные размеры, (WxHxD): 78х55х26 мм.
Вес: 130 г.
Температурный диапазон: -45°C ...50°C

Аналоги грозозащиты Diamond SP1000PW:

Diamond CA-35RS
PolyPhaser IS-50UX-C0-MA

Комплект поставки грозоразрядника Diamond SP1000PW:

- Грозоразрядник с тугоплавким сменным элементом.
- Скоба крепления
- Техническое описание.
- Упаковка.
