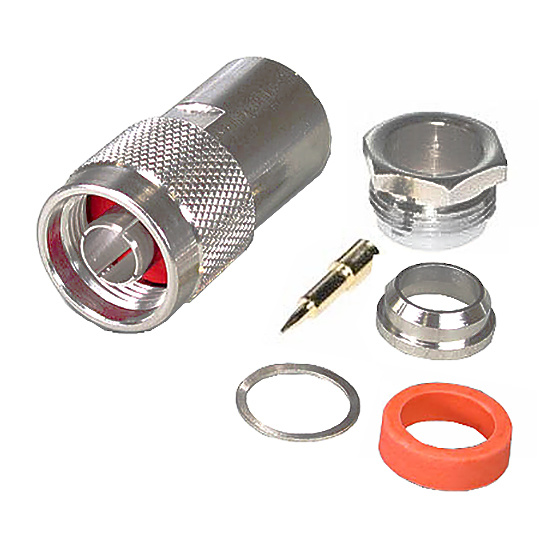

N-112/8D SGT Разъем ВЧ N-type male на кабель 8D-FB
Перед оформлением заказа уточните информацию у наших сотрудников
Описание
N-112/8D SGT папа прижимной высокочастотный разъем N-типа на коаксиальный кабель 8D FB
N-Type - разъем разработан в 1940 году в Bell Labs Полом Нейлом (Paul Neill), "N" в названии разъёма появилась благодаря первой букве его фамилии. Изначально разъем разрабатывался для частот до 1 Гигагерца, но позже был раскрыт его потенциал использования и на порядок высоких частотах достигающих 11 ГГц, а благодаря последующей доработке Юлиусом Боктой (Julius Botka) из Hewlett-Packard разъем стал использоваться в системах работающих на частотах до 18 ГГц и по праву может на сегодня разделить славу одного из наиболее распространенных высокочастотных разъемов со своим предшественником - UHF. Разъем не нашел особого признания в среди радиолюбителей и гражданских пользователей, но снискал неизменную популярность у профессионалов и используется в инфраструктуре мобильной связи, беспроводной передаче данных (WiFi), пейджинговых и сотовых системах связии, а так же в сетях кабельного телевидения, стандартизирован по протоколам MIL-C-39012.
Обжимные разъемы N-type в основном используются для внутренних соединений, однако при должном уровне гидроизоляции современными высококачественными герметизирующими материалами, такими как WS-KU от DRAKA NK CABLE (Финляндия) или Andrew 221213 (США) они могут использоваться и для внешних соединений, т.к. проектировались с учетом возможности такого использования.
life hacking В определенных условиях, вы временно можете напрямую соединять с полноценным контактом разъемы N-типа вилка с разъемами BNC-типа гнездо, т.к. они имеют совместимость на уровне вилка-гнездо, но без физической фиксации разъемов на разрыв.
Особенности коаксиальных разъемов серии N-Type:
доступен широкий спектр переходников для популярных ВЧ-соединений
не требует дорогостоящего инструмента и специализации для монтажа
обжимной тип монтажа обеспечивает наиболее низкую стоимость установки
резьбовое соединение крупного размера гарантирует качество и высокую прочность соединения
низкая стоимость обеспеченная высокой степенью распространенности разъема
Технические параметры разъема N-Type папа N-112/8D:
Тип соединения: папа / вилка
Тип центрального контакта: штырь
Тип подключения: прямой
Монтаж оплетки: обжим
Монтаж центрального контакта: прижимной
Рабочий диапазон частот, ГГц: 0.001-11
Предназначен для кабеля: 8D-FB
Волновое сопротивление Ω, Ом: 50
Покрытие корпуса: серебро
Покрытие центрального контакта: золото
Диэлектрик: тефлон
Полезная информация о монтаже и аналогах разъема N 112/8D SGT:
Из одного разъема не собрать передающую линию. Ещё нужен инструмент для разделки кабеля и обжима разъема, термоусадка для укрепления и гидроизоляции перехода кабель-разъём, сам кабель, а также аналогичные разъёмы, переходники и аксессуары.
Коаксиальный кабель, к которому подходят 50 Ом ВЧ разъемы N-112/8D SGT:
RADIOLAB 8D-FB PE - Коаксиальный кабель 8D-FB
RADIOLAB 8D-FB CCA PE (black) - Коаксиальный кабель 8D-FB
RADIOLAB 8D-FB PVC (blue) - Коаксиальный кабель 8D-FB
RADIOLAB 8D-FB PVC (black) - Коаксиальный кабель 8D-FB
RADIOLAB 8D-FB CCATCCA PVC (blue) - Коаксиальный кабель 8D-FB
Аксессуары и инструменты для N type коннекторов:
HT-330K - Инструмент для монтажа ВЧ разъемов N типа методом обжима
Andrew 221213 (WWK-U) Комплект герметизации
Термоусадочная трубка 12-20 мм диаметром
Видео инструкция по установке RF разъема 50 Ом N-Type male N-112/8D SGT:
В следующих видео Вы можете увидеть как установить разъем N-типа:
Видео 1: Установка обжимного разъема N-Type папа для кабеля RG-58 (английский язык)
Видео 2: Установка обжимного разъема N-Type папа для RG-213 (английский язык)
Видео 3: Установка обжимного разъема N-Type папа для кабеля 5D/FB
Видео 4: Установка обжимного разъема N-Type папа на кабель 8D/FB
Грозоразрядники для радиочастотных разъемов N-типа:
Разъём UHF/Pl-259/SO-239:
OPEK LP-350-A - Грозоразрядник
Comet CS-400R - Грозоразрядник
OPEK LP-350-A - Грозоразрядник
Diamond SP1000PW - Грозоразрядник влагозащищенный со скобой крепления
Diamond SP1000 - Грозоразрядник
Разъём N-type:
Diamond SP3000W - Грозоразрядник влагозащищенный со скобой крепления
Плавкий предохранитель для грозоразрядников Diamond:
Diamond Fuse SP1000 - предохранитель тугоплавкий
Diamond Fuse SP3000 - предохранитель тугоплавкий
Аналоги высокочастотных разъемов N-Type male N 112/8D:
Для антенного кабеля 8D-FB:
N-112/8D NGD - разъем N-папа прижимной, для кабеля 8D-FB
N-111-8D-HI NGT (N-M111D) - разъем N-папа обжимной, для кабеля 8D-FB
N-111-8D-4-R NGT (N-M011D) - разъем N-папа обжимной, для кабеля 8D-FB
N-211-8D-HI NGT (N-F111D) - разъем N-мама обжимной, для кабеля 8D-FB
N-202-8D-HI-1 (N-F012D-1) - разъем N-мама прижимной, для кабеля 8D-FB
N-202/8DQ (N-F012D) - разъем N-мама прижимной под цангу, для кабеля 8D-FB PVC
N-212-8D-HI-2 (N-F112D-1) - разъем N-мама прижимной, для кабеля 8D-FB
N-212/8DQ (N-F112D) - разъем N-мама прижимной, для кабеля 8D-FB PVC
Все аналоги:
N-111F - разъем N-папа обжимной, для кабеля RG-58
N-111/5D - разъем N-папа обжимной, для кабеля 5D-FB
N-111B - разъем N-папа обжимной, для кабеля RG-213, RG-8
N-111L - разъем N-папа обжимной, для кабеля RG-174, RG-316
N-112/10D NGT - разъем N-папа прижимной, для кабеля 10D-FB
N-112/10D SGT - разъем N-папа прижимной, посеребренный, для кабеля 10D-FB
N-112/5D - разъем N-папа прижимной, для кабеля 5D-FB
N-112/8D NGD - разъем N-папа прижимной, для кабеля 8D-FB
N-112B (2.4mm pin) - разъем N-папа прижимной, для кабеля RG-213, RG-8
N-112C (2.8mm pin) - разъем N-папа прижимной, для кабеля DХ-10A, DX-1000, H-1000
N-112C GGT (2.8mm pin) - разъем N-папа прижимной, позолоченный, для кабеля DХ-10A, DX-1000, H-1000
N-112F - разъем N-папа прижимной, для кабеля RG-58
N-112X - разъем N-папа прижимной, для кабеля RG-8X micro
N-121F - разъем N-папа обжимной, угловой, для кабеля RG-58
N-122B - разъем N-папа прижимной, угловой, для кабеля RG-213, RG-8
N-145 - разъем N-папа под пайку приборный, с фланцем
N-211/5D - разъем N-мама обжимной, для кабеля 5D-FB
N-211B - разъем N-мама обжимной, для кабеля RG-213, RG-8
N-211F - разъем N-мама обжимной, для кабеля RG-58
N-212/10D SGT - разъем N-мама прижимной, посеребренный, для кабеля 10D-FB
N-212/5D - разъем N-мама прижимной, для кабеля 5D-FB
N-212/8D NGD - разъем N-мама прижимной, для кабеля 8D-FB
N-212/8D SGT - разъем N-мама прижимной, посеребренный, для кабеля 8D-FB
N-212B (2.4mm pin) - разъем N-мама прижимной, для кабеля RG-213, RG-8
N-212C (2.8mm pin) - разъем N-мама прижимной, для кабеля DХ-10A, DX-1000, H-1000
N-212C GGT (2.8mm pin) - разъем N-мама прижимной, позолоченный, для кабеля DХ-10A, DX-1000, H-1000
N-212F - разъем N-мама прижимной, для кабеля RG-58
N-212X - разъем N-мама прижимной, для кабеля RG-8X micro
N-2310F - разъем N-мама обжимной, с креплением гайкой, приборно-кабельный, кабель RG-58
N-231L - разъем N-мама обжимной, с креплением гайкой, приборно-кабельный, кабель RG-174, RG-316
N-235 TGT - разъем N-мама под пайку, приборный, крепление гайкой
N-242B - разъем N-мама прижимной, с фланцем, приборно-кабельный, кабель RG-213, RG-8
N-242F - разъем N-мама прижимной, с фланцем, приборно-кабельный, кабель RG-58
N-245 - разъем N-мама под пайку, с фланцем, приборный
N-245 TGT - разъем N-мама под пайку, с фланцем, приборный
N-P245 - разъем N-мама под пайку, с фланцем, с удлинённым диэлектриком, приборный
N-112-12-50FQ (N-M012V) - разъем N-папа прижимной под цангу, для кабеля 1/2"
N-112-12-50SQ (N-M012U) - разъем N-папа прижимной под цангу, для кабеля 1/2" SF
N-112-12-50SQ (N-M012U) - разъем N-папа прижимной под цангу, для кабеля 7/8"
N-212-12-50FQ (N-F012V) - разъем N-мама прижимной под цангу, для кабеля 1/2"
N-212-12-50SQ (N-F012U) - разъем N-мама прижимной под цангу, для кабеля 1/2" SF
N-212-78-50Q (N-F012W) - разъем N-мама прижимной под цангу, для кабеля 7/8"
N-112-10D-HI-1 (N-M012E) - разъем N-папа прижимной под цангу, для кабеля 10D-FB
N-111-086-HI NGGT (N-M115Q) - разъем N-папа обжимной, для кабеля SF-086, RG-405
N-111-141-HI NGGT (N-M115R) - разъем N-папа обжимной, для кабеля SF-141, RG-402
N-111-8D-HI NGT (N-M111D) - разъем N-папа обжимной, для кабеля 8D-FB
N-111-8D-4-R NGT (N-M011D) - разъем N-папа обжимной, для кабеля 8D-FB
N-111-5D-HI NGT (N-M111C) - разъем N-папа обжимной, для кабеля 5D-FB
N-111/5D-4-R NGT (N-M011C) - разъем N-папа обжимной, для кабеля 5D-FB
N-111F-HI NGT (N-M111F) - разъем N-папа обжимной, для кабеля RG-58
N-211-086-HI NGGT (N-F115Q) - разъем N-мама обжимной, для кабеля SF-086, RG-405
N-211-141-HI NGGT (N-F115R) - разъем N-мама обжимной, для кабеля SF-141, RG-402
N-202-10D-HI-1 (N-F012E) - разъем N-мама прижимной, для кабеля 10D-FB
N-212-10D-HI (N-F112E) - разъем N-мама прижимной, для кабеля 10D-FB
N-211-8D-HI NGT (N-F111D) - разъем N-мама обжимной, для кабеля 8D-FB
N-202-8D-HI-1 (N-F012D-1) - разъем N-мама прижимной, для кабеля 8D-FB
N-202/8DQ (N-F012D) - разъем N-мама прижимной под цангу, для кабеля 8D-FB PVC
N-212-8D-HI-2 (N-F112D-1) - разъем N-мама прижимной, для кабеля 8D-FB
N-212/8DQ (N-F112D) - разъем N-мама прижимной, для кабеля 8D-FB PVC
N-212BQ (N-F112B) - разъем N-мама прижимной, для кабеля RG-213, RG-8
N-211-5D-HI NGT (N-F111C) - разъем N-мама обжимной, для кабеля 5D-FB
N-202/5DQ (N-F012C) - разъем N-мама прижимной под цангу, для кабеля 5D-FB
N-212/5DQ (N-F112C) - разъем N-мама прижимной, для кабеля 5D-FB
N-211F-HI NGT (N-F111F) - разъем N-мама обжимной, для кабеля RG-58
Переходники для высокочастотных разъемов N-Type штекер N 112 8D SGT:
N-type мама переходники:
N-322 - переходник N-type мама-мама
N-332 - переходник N-type мама-мама, на корпус под гайку
N-342 - переходник N-type мама-мама, на корпус фланцем
N-412 - переходник N-type папа-мама угловой
N-512 - тройник N-type мама-папа-мама
N-522 - тройник N-type мама-мама-мама
SN-312 - переходник SMA папа - N мама
SN-322 - переходник SMA мама - N мама
SN-A312 - переходник RP-SMA папа - N мама
SN-A322 - переходник RP-SMA мама - N мама
N1N-312 - переходник FME папа - N мама
N1N-322 - переходник FME мама - N мама
UN-312 - переходник UHF папа - N мама
TN-312 - переходник TNC папа - N мама
MN-312 - переходник mini UHF папа - N мама
BN-312 - переходник BNC папа - N мама
Все переходники:
N-311 - переходник N-type папа-папа
N-322 - переходник N-type мама-мама
N-332 - переходник N-type мама-мама, на корпус под гайку
N-342 - переходник N-type мама-мама, на корпус фланцем
N-412 - переходник N-type папа-мама угловой
N-512 - тройник N-type мама-папа-мама
N-522 - тройник N-type мама-мама-мама
SN-311 - переходник SMA папа - N папа
SN-312 - переходник SMA папа - N мама
SN-321 - переходник SMA мама - N папа
SN-322 - переходник SMA мама - N мама
SN-A311 - переходник RP-SMA папа - N папа
SN-A312 - переходник RP-SMA папа - N мама
SN-A322 - переходник RP-SMA мама - N мама
N1N-311 - переходник FME папа - N папа
N1N-312 - переходник FME папа - N мама
N1N-322 - переходник FME мама - N мама
UN-312 - переходник UHF папа - N мама
TN-312 - переходник TNC папа - N мама
MN-312 - переходник mini UHF папа - N мама
BN-312 - переходник BNC папа - N мама
N-611T - заглушка N-папа 50 Ом
Дополнительная информация для высокочастотных разъемов N-Type male n 112 8d sgt
Здесь находится дополнительная техническая информация о N-Type разъемах.
Спецификация для рч разъемов N-Type -папа N-112/8D SGT:
Это обобщённая спецификация для N-Type разъёмов
Электротехнические характеристики | ||
Волновое сопротивление | 50 Ом | |
Частотный диапазон | 0-11 ГГц (0-18 ГГЦ) | |
КСВ (VSWR) | Частота | Максимальное значение |
Прямой разъём | 0-11 ГГц | 1,30 |
Угловой разъём | 0-9 ГГц 9-11 ГГц |
1,35 1,5 |
Сопротивление изоляции | 5000 МΩ и более | |
Сопротивление контактов | ||
Центральный контакт | 0,2 мΩ | |
Радиочастотные утечки (RF Leakage) | 90 дБ и более на 3 ГГц | |
Потери соединения (Insertion Loss) | максимум 0,15 дБ | на 10 ГГц |
Диэлектрическая проницаемость (RF High Potential Withstanding Voltage) | 2500 В (VRMS) |
Окружающая среда | |
Температурный диапазон | TFE (ТетраФлюороЭтилен) от -65 ⁰C до +165⁰C SAN сополимер от -55 ⁰C до +85⁰C |
Параметр | Соответствие стандарту |
Устойчивость к коррозии | MIL-STD-202, метод 101, условия проверки B |
Вибрация | MIL-STD-202 метод 204, условия проверки D |
Температурная нагрузка |
MIL-STD-202, метод 102, условия проверки D |
Водостойкость | Все разъёмы с прокладкой защищены от воды |
Герметичность уплотнителя | Проверка
на утечку гелием, 2х10^-8 см
3/сек |
Перегрузка давлением |
Mil-STD-202, метод 213 |
Влагозащита | MIL-STD-202, метод 106, для соединений с уплотнительной прокладкой. Без измерений в условиях высокой влажности. Сопротивление изоляции должно быть минимум 200 МОм в течение 5 минут после извлечения из влажной среды |
Высота над уровнем моря | MIL-STD-202 метод 105 условия проверки C |
Механические характеристики | |
Соединение | Резьба (стандарт 5/8-24) UNEF |
Крепление оплётки/кожуха | |
Все накрутные |
обжим оплётки шестигранником |
Прижимные |
гайка прижимает оплётку |
Крепление центрального контакта | |
Накрутные | Накрутка или пайка |
Все остальные | Только пайка |
Прочность
соединения контактов
|
|
Зажимные | 13-22 |
Накрутные | 27-55 |
Материалы | |
Корпус, Детали корпуса и Папа-контакты | Латунь - сплав 360, полу-твёрдой закалки, согласно QQ-B-626, Цинк - согласно QQ-Z-363 |
Мама-контакты | Бериллиевая проволока согласно QQ-C-530, термическая обработка по MIL-H-7199 |
Изолятор | ПТФЭ политетрафторэтилен (фторопласт-4 или тефлон) согласно ASTM D 1710, тип 1, степень 1 |
Стопорная шайба | фосфорная бронза согласно QQ-B-750 |
Обжимное кольцо | жжёный сплав меди согласно WW-T-799 |
Прокладки | силикон согласно ZZ-R-765, Класс 11B, Степень 65-75 |
Напыление | |
Жила | Золото 0.00127 мм (минимум 0.000050 мм) согласно MIL-G-452048 тип 1, степень C, класс 1, Никель более 0.00254 мм (минимум 0.000100 мм) согласно QQ-N-290 |
Остальные металлические части | Золото, Никель или Олово напыляется для доведения до требований к Отделке и Коррозии согласно MIL-C-39012 |
Это стандартные характеристики и могут отличаться в зависимости от производителя.
Спецификация N-type разъёмов для гофрированного кабеля
Электротехнические характеристики | |
Волновое сопротивление | 50 Ом |
Частотный диапазон | 0 – 11,0 ГГц |
Обратные потери | |
1-2 ГГц | 33 дБ |
2-3 ГГц | 28 дБ |
Рабочее напряжение | 707 В (VRMS) максимум |
Диэлектрическая сопротивляемость по напряжению | 2000 В прямого тока (VDC) |
Пиковая мощность | 10 кВт |
Средняя мощность | 0,6 кВт |
Сопротивление изоляции | 5 000 МΩ |
Экранирование | 125 дБ и более |
Интермодуляционные искажения 3-го порядка | -125дБм / -168 дБн (dBm / dBc) |
Окружающая среда | |
Температурный диапазон | |
Рабочий | от -40 ⁰C до +150⁰C |
Хранения | от -70 ⁰C до +100⁰C |
Температурная перегрузка | Mil-STD-202, метод 107 (условия проверки A) |
Погружение в воду | IEC 529, IP 68 |
Вибрация | MIL-STD-202 метод 204, условия проверки B |
Коррозия | MIL-STD-202, метод 101, условия проверки B |
Механическая перегрузка | MIL-STD-202, метод 213, условия проверки I |
Механические характеристики | |
Соединение | MIL-STD-348 |
Способ крепления внутреннего контакта | Пайка или обжимной |
Способ крепления внешнего контакта | Прижимной |
Крутящий момент при сборке | 25/30 Нм |
Крутящий момент при соединении | 1,7 Нм |
Сила удержания соединительной гайки | 444 Н (45 кгс) |
Долговечность разъёма | 500 циклов (максимум 12 циклов/мин) |
Это стандартные характеристики и могут отличаться в зависимости от производителя.
dx hfp]tv Т-ензу dbkrf rjfrcbfkmysq rg58 hfp]`v т ензу gfgf ьфду т 112 8в ыпе rjyytrnjh
