         RADIOLAB 8D-FB CCA\TCCA PVC (blue) Коаксиальный кабель
Версия для печати

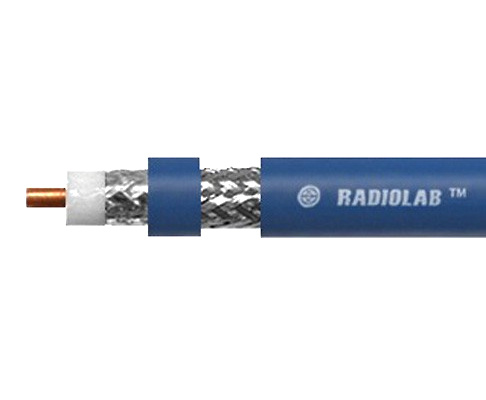

RADIOLAB 8D-FB CCA\TCCA PVC (blue) Коаксиальный кабель

увеличить...
RADIOLAB 8D-FB CCA\TCCA PVC (blue) Коаксиальный кабель
Цена: 170 Р

RADIOLAB 8D-FB CCA\TCCA PVC (blue) Коаксиальный кабель



Коаксиальный радиочастотный кабель 50 Ом


RADIOLAB 8D-FB CCA\TCCA PVC (blue) - коаксиальный кабель класса ’High-End’  использующий технологию PEEG c использованием центрального проводника из омедненного алюминия и оплетки из луженого омедненного алюминия и наиболее полно отвечающий требованиям для аппаратуры большинства современных стандартов радиосвязи.  Гибкий кабель с наружным диаметром 11.1 мм, очень малыми потерями идеально подходящий для изготовления антенных трасс небольшой протяженности. Высокое качество физически вспененного полиэтилена в сочетании с дополнительным экраном из алюминиевой фольги обеспечивают стабильность волнового сопротивления по длине кабеля и хорошее экранирование.

Аналог: н/д

Основные характеристики коаксиального кабеля RADIOLAB 8D-FB CCA\TCCA PVC

Импеданс: 50±2 Ом
Погонная емкость: 84,7 пФ/м
Коэффициент укорочения: 1,27
Диаметр центрального проводника: 2,6 мм
Материал проводника: CCA - омедненный алюминий
Диаметр диэлектрика: 7,5 мм
Материал диэлектрика: FPE - физически вспененный полиэтилен
Внешний диаметр оболочки: 11,1 мм
Материал оболочки: PVC - поливинилхлорид
Основной экран: DF - двухсторонняя алюминиевая фольга на лавсановой основе 7.8 мм
Плотность основного экрана: 100%
Конфигурация оплетки: 24x7x0.16 мм
Материал оплетки: TCCA - луженый омедненный алюминий 8.8 мм
Плотность оплетки: 93%
Диапазон рабочих температур: -40 +70 °C.

Электрические характеристики кабеля RADIOLAB 8D-FB CCA\TCCA PVC

Коэффициент укорочения: 1.27
Относительная диэлектрическая проницаемость: 1.61
Импеданс: 50±2 Ом
Номинальная погонная емкость: 84.70 пФ/м
Номинальная погонная индуктивность: 0.21 мкГн/м
Сопротивление центрального проводника
по постоянному току: 4.5 Ом/км
Сопротивление оплетки по постоянному току: 14.5 Ом/км
Сопротивление изоляции: 1000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( мин.): 3000 В
Эффективность экранирования (максимальная): 90 дБ
Напряжение пробоя оболочки: 8000 В

Механические характеристики кабеля RADIOLAB 8D-FB CCA\TCCA PVC (blue)

Минимальный радиус изгиба (однократно): 28 мм
Минимальный радиус изгиба (многократно): 110 мм
Вес: 108.0 кг/км
Стойкость к сдавливанию: 0.70 кг/мм
Усилие на разрыв: 72.4 кг

Таблица затухания для коаксиального кабеля 8D-FB CCA\TCCA PVC

Частота, МГц  Затухание, дБ/100м
150 4,9
450 9,2
800  12,7
900  13,6
1200  16,1
1800  21,0
1900     21,7
2450
25,1
3500
32,8
6000
47,4

Обозначения:
BC
- чистая медь
CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PE - полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь
TCCA - луженый омедненный алюминий - омедненный алюминий
