B-112B Разъем ВЧ BNC male на кабель RG213
Перед оформлением заказа уточните информацию у наших сотрудников
Описание

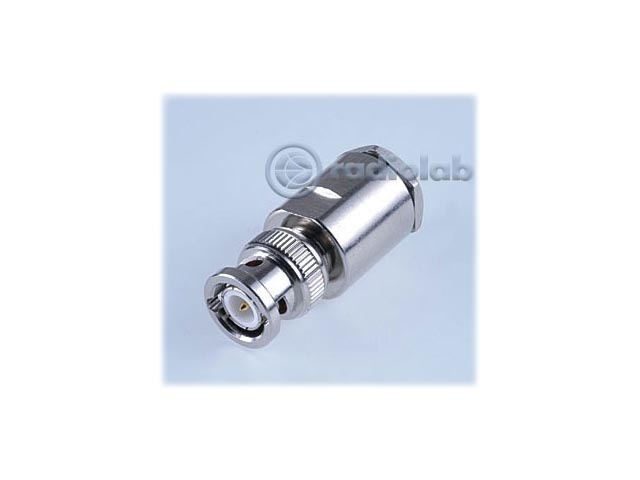

B-112B вилка прижимной высокочастотный BNC коннектор 2.4mm pin на коаксиальный кабель RG 213, RG 8
BNC серия - аббревиатура от Bayonet Neill-Concelman. Разъем у конце 40-ых годов прошлого века назван в честь его создателей Пола Нейла (Paul Neill) из лаборатории «Bell Labs» и Карла Концельмана (Carl Concelman) из фирмы «Amphenol». Коннектор изначально разрабатывался для подключения коаксиального кабеля диаметром до 8 мм и потери в нём обычно не превышают 0.3 дБ при работе на частотах до 4 ГГц. Кабели с разъёмами BNC применяются для соединения радиоэлектронных устройств и других приборов, но наибольшее распространение получили благодаря развитию сетевых коммуникаций стандарта Ethernet по технологии 10BASE2. Разъем так же известен ещё в двух специализированных подвидах BNC-T / BNC-I и двух резьбовых версиях BNC-F / TNC.
life hacking В определенных условиях, вы временно можете напрямую соединять типы разъемов BNC-гнездо с N-вилка, т.к. они имеют частичную совместимость позволяющую производить соединение, но без физической фиксации разъемов на разрыв.
Обжимные разъемы BNC-типа в основном используются для соединений внутри помещений и не предназначены для наружного использования и в средах с высоким уровнем влажности.
Особенности коаксиальных разъемов серии BNC-папа:
обеспечивает высокую скорость соединения
доступен широкий спектр переходников для популярных ВЧ-соединений
не требует дорогостоящего инструмента и специализированной подготовки для монтажа
обжимной тип монтажа обеспечивает низкую стоимость установки
низкая стоимость за счет высокой степени распространенности
Технические параметры разъема BNC-вилка B-112B:
Тип соединения: папа / вилка
Тип центрального контакта: штырь
Тип подключения: прямой
Монтаж оплетки: прижимной
Монтаж центрального контакта: пайка
Рабочий диапазон частот, ГГц: 0.001-4 (до 11)
Предназначен для кабеля: RG-213, RG-8
Волновое сопротивление Ω, Ом: 50
Покрытие корпуса: никель
Покрытие центрального контакта: золото
Диэлектрик: тефлон
Полезная информация о монтаже и аналогах разъема B 112B:
Из одного разъема не собрать передающую линию. Ещё нужен инструмент для разделки кабеля и обжима разъема, термоусадка для укрепления и гидроизоляции перехода кабель-разъём, сам кабель, а также аналогичные разъёмы, переходники и аксессуары.
Коаксиальный кабель, к которому подходят 50 Ом ВЧ разъемы B 112B:
RADIOLAB RG-213 C/U PVC - Коаксиальный кабель RG-213
RG-213 C/U BCTCCA PVC (black) - Коаксиальный кабель RG-213
Аксессуары и инструменты для BNC коннекторов:
HT-330K - Инструмент для монтажа ВЧ разъемов N типа методом обжима
Andrew 221213 (WWK-U) Комплект герметизации
Термоусадочная трубка 8-14 мм диаметром
Видео инструкция по установке RF разъема 50 Ом BNC male B-111F:
Установить BNC разъем на кабель RG-213 и его аналоги можно точно таким же способом как на кабель RG-58:
Видео 1: Установка BNC разъема на коаксиальный кабель RG58 (на английском)
Грозоразрядники для радиочастотных разъемов BNC-male B-112B:
Разъём UHF/Pl-259/SO-239
OPEK LP-350-A - Грозоразрядник
Comet CS-400R - Грозоразрядник
OPEK LP-350-A - Грозоразрядник
Diamond SP1000PW - Грозоразрядник влагозащищенный со скобой крепления
Diamond SP1000 - Грозоразрядник
Разъём N-type:
Diamond SP3000W - Грозоразрядник влагозащищенный со скобой крепления
Плавкий предохранитель для грозоразрядников Diamond:
Diamond Fuse SP1000 - предохранитель тугоплавкий
Diamond Fuse SP3000 - предохранитель тугоплавкий
Аналоги, переходники, кабель, обжимной инструмент и прочее для антенного разъема BNC male B-112C
Из одного разъема не получится собрать передающую линию, верно? Вам может потребоваться инструмент для установки разъёма, термоусадка для укрепления и гидроизоляции перехода кабель-разъём, сам кабель, а также аналогичные разъёмы, переходники, аксессуары, - всё это Вы сможете найти в этом разделе.
Обжимной инструмент для свч разъемов BNC male B-112B:
HT-330K - Набор инструментов для обжима ВЧ разъемов
Аналоги высокочастотных разъемов BNC-male B 112B:
Для антенного кабеля RG-213, RG-8:
B-212B (2.4mm pin) - разъем BNC-мама прижимной, для кабеля RG-213, RG-8
Все аналоги разъема BNC-male B 112B:
B-111F - разъем BNC-папа обжимной, для кабеля RG-58
B-112/5D - разъем BNC-папа прижимной, для кабеля 5D-FB
B-112/8D - разъем BNC-папа прижимной, для кабеля 8D-FB
B-112C (2.8mm pin) - разъем BNC-папа прижимной, для кабеля DХ-10A, DX-1000, H-1000
B-112F - разъем BNC-папа прижимной, для кабеля RG-58
B-112X - разъем BNC-папа прижимной, для кабеля RG-8X micro
B-121F - разъем BNC-папа прижимной угловой, для кабеля RG-58
B-211F - разъем BNC-мама обжимной, для кабеля RG-58
B-212/5D - разъем BNC-мама прижимной, для кабеля 5D-FB
B-212B (2.4mm pin) - разъем BNC-мама прижимной, для кабеля RG-213, RG-8
B-212C (2.8mm pin) - разъем BNC-мама прижимной, для кабеля DХ-10A, DX-1000, H-1000
B-212X - разъем BNC-мама прижимной, для кабеля RG-8X micro
B-231F - разъем BNC-мама обжимной приборно-кабельный, крепление гайкой, для кабеля RG-58
B-235 - разъем BNC-мама под пайку, приборный, крепление гайкой
B-245 - разъем BNC-мама под пайку, приборный, крепление фланцем
B-C111F - разъем BNC-мама прижимной, для кабеля RG-174, RG-316, RG-58, RG-8X micro
Переходники для высокочастотных разъемов 50 Ом bnc-male b 112b:
Честно говоря, с таким нестандартным размером штыря переходник придётся изготавливать вручную: паять кабельную сборку из двух разъемов, либо растачивать гнездо -мама BNC переходника. Если Вы решите пойти по второму пути, представляем список BNC-мама переходников:
BNC-мама переходники:
B-P321 - переходник BNC мама - Motorola
BU-322 - переходник BNC мама - UHF мама
RAD-B - переходник BNC мама - ICOM папа
SB-312 - переходник SMA папа - BNC мама
SB-322 - переходник SMA мама - BNC мама
B-322 - переходник BNC мама - BNC мама
B-332 - переходник BNC мама - BNC мама, крепление на корпус гайкой
B-512 - тройник BNC мама - BNC папа - BNC мама
NB-312 - переходник N папа - BNC мама
NB-322 - переходник N мама - BNC мама
TB-312 - переходник TNC папа - BNC мама
FB-312 - переходник F папа - BNC мама
MB-312 - переходник F папа - BNC мама
UB-312 - переходник UHF папа - BNC мама
Все переходники:
B-P321 - переходник BNC мама - Motorola
SCI-1115 - переходник BNC папа - Motorola мама
BF-312 - переходник BNC папа - F папа
BM-312 - переходник BNC папа - mini UHF папа
BN-312 - переходник BNC папа - N мама
BR-311 - переходник BNC папа - RCA папа
BR-312 - переходник BNC папа - RCA мама
BT-312 - переходник BNC папа - TNC мама
BT-322 - переходник BNC мама - TNC мама
BU-311 - переходник BNC папа - UHF папа
BU-312 - переходник BNC папа - UHF мама
BU-322 - переходник BNC мама - UHF мама
RAD-B - переходник BNC мама - ICOM папа
SB-311 - переходник SMA папа - BNC папа
SB-312 - переходник SMA папа - BNC мама
SB-321 - переходник SMA мама - BNC папа
SB-322 - переходник SMA мама - BNC мама
B-311 - переходник BNC папа - BNC папа
B-322 - переходник BNC мама - BNC мама
B-332 - переходник BNC мама - BNC мама, крепление на корпус гайкой
B-512 - тройник BNC мама - BNC папа - BNC мама
NB-311 - переходник N папа - BNC папа
NB-312 - переходник N папа - BNC мама
NB-322 - переходник N мама - BNC мама
TB-311 - переходник TNC папа - BNC папа
TB-312 - переходник TNC папа - BNC мама
FB-312 - переходник F папа - BNC мама
MB-312 - переходник F папа - BNC мама
N1B-311 - переходник FME папа - BNC папа
UB-312 - переходник UHF папа - BNC мама
YC-30 - Набор ВЧ переходников
N-611T - Заглушка BNC папа 50 Ом
B-612T - Заглушка BNC папа 75 Ом
