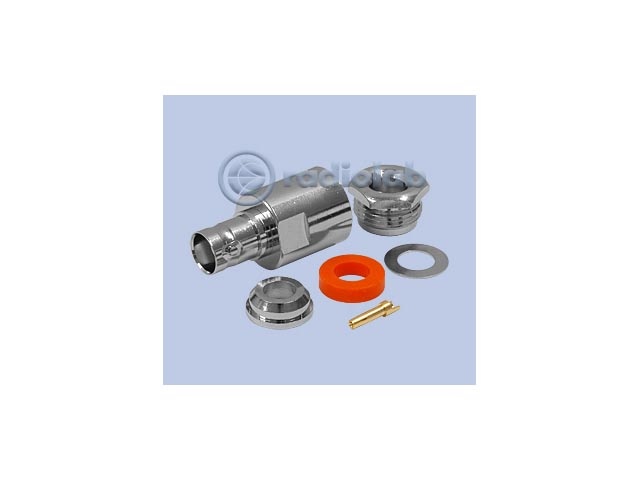

B-212/5D Разъем ВЧ BNC female
Прижимной высокочастотный коаксиальный разъем BNC-типа
Сопротивление, Ω Ом: 50Тип кабеля: 5D-FB
Тип соединения: мама / розетка
Метод установки: обжимной / пайка
Перед оформлением заказа уточните информацию у наших сотрудников
Описание
B-212/5D розетка прижимной высокочастотный BNC коннектор под коаксиальный кабель 5D-FB.
BNC серия - аббревиатура от Bayonet Neill-Concelman. Разъем у конце 40-ых годов прошлого века назван в честь его создателей Пола Нейла (Paul Neill) из лаборатории «Bell Labs» и Карла Концельмана (Carl Concelman) из фирмы «Amphenol». Коннектор изначально разрабатывался для подключения коаксиального кабеля диаметром до 8 мм и потери в нём обычно не превышают 0.3 дБ при работе на частотах до 4 ГГц. Кабели с разъёмами BNC применяются для соединения радиоэлектронных устройств и других приборов, но наибольшее распространение получили благодаря развитию сетевых коммуникаций стандарта Ethernet по технологии 10BASE2. Разъем так же известен ещё в двух специализированных подвидах BNC-T / BNC-I и двух резьбовых версиях BNC-F / TNC.
life hacking В определенных условиях, вы временно можете напрямую соединять типы разъемов BNC-гнездо с N-вилка, т.к. они имеют частичную совместимость позволяющую производить соединение, но без физической фиксации разъемов на разрыв.
Обжимные разъемы BNC-типа в основном используются для соединений внутри помещений и не предназначены для наружного использования и в средах с высоким уровнем влажности.
Особенности коаксиальных разъемов серии BNC-мама:
обеспечивает высокую скорость соединения
доступен широкий спектр переходников для популярных ВЧ-соединений
не требует дорогостоящего инструмента и специализированной подготовки
для монтажа
обжимной тип монтажа обеспечивает низкую стоимость установки
низкая стоимость за счет высокой степени распространенности
Технические параметры разъема BNC-гнездо B-212/5D:
Тип соединения: мама / розетка
Тип центрального контакта: гнездо
Тип подключения: прямой
Монтаж оплетки: прижимной
Монтаж центрального контакта: пайка
Рабочий диапазон частот, МГц: н/д
Предназначен для кабеля: 5D-FB
Волновое сопротивление Ω, Ом: 50
Покрытие корпуса: никель
Покрытие центрального контакта: золото
Диэлектрик: тефлон
Полезная информация о монтаже и аналогах разъема B 212/5D:
Из одного разъема не собрать передающую линию. Ещё нужен инструмент для разделки кабеля и обжима разъема, термоусадка для укрепления и гидроизоляции перехода кабель-разъём, сам кабель, а также аналогичные разъёмы, переходники и аксессуары.
Коаксиальный кабель, к которому подходят 50 Ом ВЧ разъемы B 212/5D:
Коаксиальный
кабель 5D-FB
Аксессуары и инструменты для BNC коннекторов:
HT-330K
- Инструмент для монтажа ВЧ разъемов N типа методом обжима
Andrew
221213 (WWK-U) Комплект герметизации
Термоусадочная трубка 6-9 мм диаметром
Видео инструкция по установке RF разъема 50 Ом BNC-female B-212/5D:
В следующих видео Вы можете увидеть как установить BNC -мама разъем:
Видео 1: Обжим
BNC-мама разъема
Грозоразрядники для радиочастотных разъемов BNC-female B-212/5D:
Разъём UHF/Pl-259/SO-239
OPEK
LP-350-A - Грозоразрядник
Comet
CS-400R - Грозоразрядник
OPEK
LP-350-A - Грозоразрядник
Diamond
SP1000PW - Грозоразрядник влагозащищенный со скобой крепления
Diamond
SP1000 - Грозоразрядник
Разъём N-type:
Diamond
SP3000W - Грозоразрядник влагозащищенный со скобой крепления
Плавкий предохранитель для грозоразрядников Diamond:
Diamond Fuse SP1000 - предохранитель тугоплавкий
Diamond Fuse SP3000 - предохранитель тугоплавкий
Аналоги высокочастотных разъемов BNC-female B 212/5D:
Для антенного кабеля
5D-FB:
н/д
Все аналоги
разъема BNC-male B 212/5D:
н/д
Переходники для высокочастотных разъемов 50 Ом bnc-female B 212/5D:
BNC-папа переходники:
BF-312 - переходник BNC папа - F папа
BM-312 - переходник BNC папа - mini UHF папа
BN-312 - переходник BNC папа - N мама
BR-311 - переходник BNC папа - RCA папа
BR-312 - переходник BNC папа - RCA мама
BT-312 - переходник BNC папа - TNC мама
BU-311 - переходник BNC папа - UHF папа
BU-312
- переходник BNC папа - UHF мама
B-311 - переходник BNC папа - BNC папа
B-512 - тройник BNC мама - BNC папа - BNC мама
NB-311
- переходник N папа - BNC папа
TB-311
- переходник TNC папа - BNC папа
N1B-311 - переходник FME папа - BNC папа
YC-30
- Набор ВЧ переходников
Все переходники:
B-P321 - переходник BNC мама - Motorola
SCI-1115 - переходник BNC папа - Motorola мама
BF-312 - переходник BNC папа - F папа
BM-312 - переходник BNC папа - mini UHF папа
BN-312 - переходник BNC папа - N мама
BR-311 - переходник BNC папа - RCA папа
BR-312 - переходник BNC папа - RCA мама
BT-312 - переходник BNC папа - TNC мама
BT-322 - переходник BNC мама - TNC мама
BU-311 - переходник BNC папа - UHF папа
BU-312
- переходник BNC папа - UHF мама
BU-322 - переходник BNC мама - UHF мама
RAD-B
- переходник BNC мама - ICOM папа
SB-311
- переходник SMA папа - BNC папа
SB-312
- переходник SMA папа - BNC мама
SB-321
- переходник SMA мама - BNC папа
SB-322
- переходник SMA мама - BNC мама
B-311 - переходник BNC папа - BNC папа
B-322 - переходник BNC мама - BNC мама
B-332 - переходник BNC мама - BNC мама, крепление
на корпус гайкой
B-512 - тройник BNC мама - BNC папа - BNC мама
NB-311
- переходник N папа - BNC папа
NB-312
- переходник N папа - BNC мама
NB-322
- переходник N мама - BNC мама
TB-311
- переходник TNC папа - BNC папа
TB-312
- переходник TNC папа - BNC мама
FB-312 - переходник F папа - BNC мама
MB-312
- переходник F папа - BNC мама
N1B-311 - переходник FME папа - BNC папа
UB-312
- переходник UHF папа - BNC мама
YC-30
- Набор ВЧ переходников
N-611T - Заглушка BNC папа 50 Ом
B-612T - Заглушка BNC папа 75 Ом
