YAESU SCU-17 Интерфейс / Программатор

YAESU SCU-17 Программатор, USB интерфейс

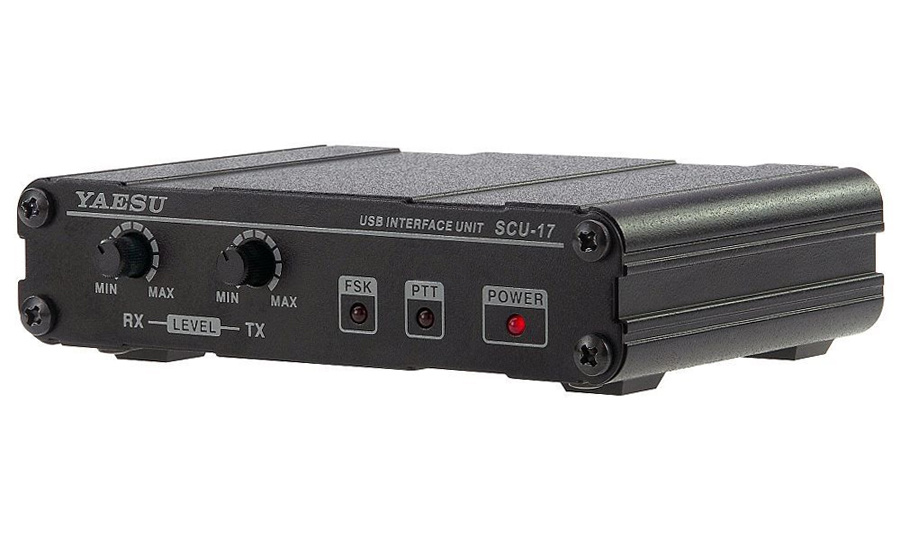

Yaesu SCU-17 представляет собой интерфейс для работы с цифровыми режимами для почти всех производящихся на сегодняшний день трансиверов Yaesu. Блок интерфейса Yaesu SCU-17 USB Interface Unit может быть использован для CAT управления трансиверами с компьютера, через USB соединение и для связи с использованием SSTV, RTTY и цифровыми видами PSK. Интерфейс SCU-17 работает как USB-звуковая карта, поэтому только один кабель USB требуется для соединения интерфейса и компьютером. В интерфейсе все сигналы развязаны гальванически, при этом сигналы аудиовхода и аудиовыхода, PTT, FSK и CAT передаются одновременно.

SCU-17 защищен металлической корпусом, чтобы избежать проблем с облучением электромагнитными токами высокой частоты. На передней панели есть два регулятора управления NF-уровней (вход, выход). Таким образом, уровень модуляции регулируется в считанные секунды без необходимости возиться с настройками звуковой карты компьютера. Кроме того SCU-17, имеет на передней панели три светодиода, отображающие статус 'Питание', 'PTT "и" FSK ". Интерфейс использует USB-порт в качестве источника питания.

Функциональные особенности Yaesu SCU-17 USB Interface Unit:

- Обеспечивает управление CAT через USB, если в компьютере нет последовательного порта RS-232.
- Имеет USB аудио систему, сигналы TX и RX аудио также передаются по USB
- Два канала USB позволяют передавать в различных режимах одновременно с управлением CAT
- Питание от USB. Не требует дополнительных источников питания
- Оптопары и НЧ трансформаторы обеспечивают отличную ВЧ изоляцию
- Управление уровнями TX и RX аудио на передней панели
- Светодиодные индикаторы статуса PTT и FSK на передней панели

Интерфейс Yaesu SCU-17 совместим с трансиверами:

FT-450D, FT-817ND, FT-857D, FT-897D, FT-950, FT-2000, FTDX1200, FTDX5000, FTDX9000

Характеристики интерфейса Yaesu SCU-17 USB:

Напряжение питания: DC 5.0 V +- 5%, Negative Ground
Потребляемый ток: 130 mA

Data Jack: PTT:

Maximum output +25 V, 50 mA ( open collector )
FSK: Maximum output +25 V, 50 mA ( open collector )
DATA-IN: 100mVrms @ 10 kOhms
DATA-OUT: 100mVrms @ 600 kOhms

FSK/PTT Jack:

PTT: Maximum output +30 V, 250 mA ( open drain )
FSK: Maximum output +30 V, 250 mA ( open drain )

AUDIO Jack:

AUDIO-IN: 100mVrms @ 600 kOhms
AUDIO-OUT: 100mVrms @ 600 kOhms

CAT/RS-232C Jack: RS-232 voltage level

USB Connector: USB 1.1 or USB 1.2, USB bus power

Размер (WxHxD): 111 x 24,5 x 74.0 mm
Вес: 230 г

Комплект поставки программатора Yaesu SCU-17:

- Интерфейс
- Инструкция по эксплуатации (english)
- Кабель USB A/B
- Кабель NF 2x 6pin Mini-DIN
- Кабель Serial 2x 9pin D-Sub
- 2 x 3.5 mm stereo jack

Аксессуары для интерфейса Yaesu SCU-17:

• SCU-21 Соединительный кабель для FT-2000, FT-DX5000
• SCU-22 Соединительный кабель для FT-DX9000
• CT-39A Кабель для организации пакетной передачи данных 1x 6pin-MiniDIN
• CT-62 Yaesu CAT-интерфейс
