RFS CELLFLEX SCF 12-50J Сверхгибкий 1/2" коаксиальный кабель
Сверхгибкий коаксиальный радиочастотный кабель 1/2" 50 Ом с малыми
потерями.

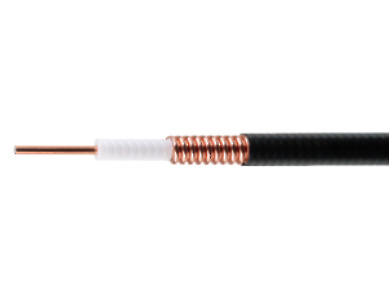

RFS CELLFLEX SCF 12-50J - Коаксиальный радиочастотный кабель 1/2" со вспененным диэлектриком и центральным проводником из омедненного алюминия. Характеризуется высокой гибкостью благодаря использованию внешнего проводника со спиральным гофрированием. Применение светостабилизированного полиэтилена в качестве внешней оболочки гарантирует высокую надежность и долговечность эксплуатации кабеля в различных климатических условиях.
Применяется, для прокладки антенно фидерных линий с большим количеством изгибов и изготовления перемычек (джамперов) для подключения оконечных устройств к фидерным трактам большего диаметра, лишенных возможности прямого подключения к приемо-передающему оборудованию.
Область применения кабеля RFS CELLFLEX SCF 12-50J:
- антенно-фидерные устройства систем связи
- джамперы
- GPS системы
Аналог: кабель РК 50-9-35
Основные характеристики коаксиального кабеля RFS CELLFLEX SCF 12-50J
Импеданс: 50±1 Ом
Погонная емкость: 86,0 пФ/м
Коэффициент укорочения: н/д
Диаметр центрального проводника: 3,56
мм
Материал проводника: CCA - омедненный алюминий
Диаметр диэлектрика: 9,3 мм
Материал диэлектрика: FPE - физически вспененный полиэтилен
Диаметр внешнего проводника: 12,3 мм
Материал внешнего проводника: BC - гофрированная чистая медь
Внешний диаметр оболочки: 13,75
Материал оболочки: PE - полиэтилен
Вес: 170 кг/км
Диапазон рабочих температур: -50 +85 °C.
Электрические характеристики гибкого кабеля RFS SCF 12-50 J
Импеданс: 50±1 Ом
Номинальная погонная емкость: 86.0 пФ/м
Номинальная погонная индуктивность: 0.215 мкГн/м
Максимальная рабочая частота: 10.6
ГГц
Максимальное пробивное переменное напряжение (RMS-тест): 5000 В
Максимальная мощность: 24 кВт
Номинальное радиочастотное напряжение: 1550 В
Сопротивление внутреннего проводника
по постоянному току: 2.9
Ом/км
Сопротивление внешнего проводника
по постоянному току: 4.50 Ом/км
Механические характеристики сверхгибкого кабеля RFS CELLFLEX SCF 12-50J
Минимальный радиус изгиба (однократно): н/д
Минимальный радиус изгиба (многократно): 32 мм
Масса: 0.17 кг/м
Изгибающий момент: 1.8 Н*м
Максимальное растягивающее усилие: 650 Н
Рекомендуемое максимальное расстояние между креплениями: 0.3
м
Таблица затухания для коаксиального кабеля SCF 12-50 J
Частота, МГц
|
Затухание, дБ/100м
|
150
|
3.96
|
450
|
7.04
|
800
|
9.57
|
900
|
10.20
|
1250
|
12.20
|
1500
|
13.50
|
1800
|
14.90
|
2000
|
15.80
|
2400
|
17.50
|
3000
|
19.90
|
3500
|
21.80
|
5000
|
26.80
|
6000
|
29.80
|
7000
|
32.70
|
8000
|
35.50
|
9000
|
38.10
|
10000
|
40.60
|
