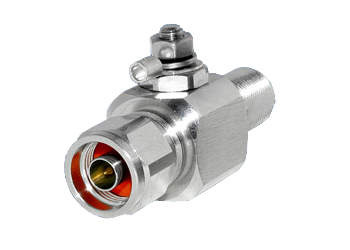

N-712Q (G02-G0101-01) Грозоразрядник / Грозозащита N-type

N-712Q (G02-G0101-01) Грозоразрядник / Грозозащита N-type
Цена: 3 565,25 Р

N-712Q (G02-G0101-01) Грозоразрядник / Грозозащита N-типа

N-712Q (G02-G0101-01) Грозоразрядник с разъемами N-типа гнездо с газонаполненным элементом ориентированный на профессиональное и радиолюбительское использование. Грозозащита N-712Q обладает низкими вносимыми потерями и хорошим значением КСВ, работая при этом в широком диапазоне частот начиная от постоянного тока (DC) до 3.5 ГГц. Модель N-712Q позволяет добиться высокой ремонтопригодности вследствие возможности быстрой замены газонаполненного защитного элемента. Грозоразрядники оборудованы ВЧ разъемом "под гайку" (bulkhead) и могут быть установлены на любом шкафу или любой плоской панели с толщиной стенки не более 5 мм.

Грозоразрядники N-серии компании доступны в двух вариантах соосных схем подключения. Они предназначены специально для коаксиальных линий передачи постоянного тока с сопротивлением 50 Ом. Грозозащита N-712Q применяется для предохранения радиооборудования от сквозных атмосферных разрядов. Модель N-712Q устанавливается в разрыв высокочастотного кабеля и может использоваться только для установки внутри помещений.

ВНИМАНИЕ ОЧЕНЬ ВАЖНО! Не устанавливайте и не прикасайтесь к грозозащите или подключенным к ней системам (антенны, мачты, кабели трансивера, приемника и т.д.) перед надвигающимся дождем или грозой, даже при наличии грозозащиты рекомендуется прекратить все работы, обесточить аппаратуру и возобновите ваше занятие только после установления соответствующей погоды. Не забывайте, грозоразрядник N-712Q должен быть надежно заземлен на специализированный контур, проводником достаточного сечения.


Технические характеристики N-712Q (G02-G0101-01):

Импеданс: 50 ± 5 Ом
Диапазон рабочих частот: DC ~ 3.5 ГГц
Вносимые потери (max): 0.15 дБ (2.45 ГГц); 0.17 дБ (3.5 ГГц)
Проходная мощность (max): 250 Вт
КСВн (max): 1.08 (2.45 ГГц); 1.12 (3.5 ГГц)
Напряжение зажигания: 300 В
Отводимая мощность (max): 6 кВ/10 кА (8x20 мкс)
Коннекторы: N-male (вилка) / N-female (розетка)
Диапазон рабочих температур: -55 ~ +80 °C
Вес: 190 грамм


Аналоги молниезащиты N 712Q:

IS-B50LN-C2-ME,  G02-G0101-01
Diamond SP3000, Diamond SP3000W

Комплект поставки N-712 Q:

  • - Грозоразрядник
  • - Техническое описание
  • - Упаковка
