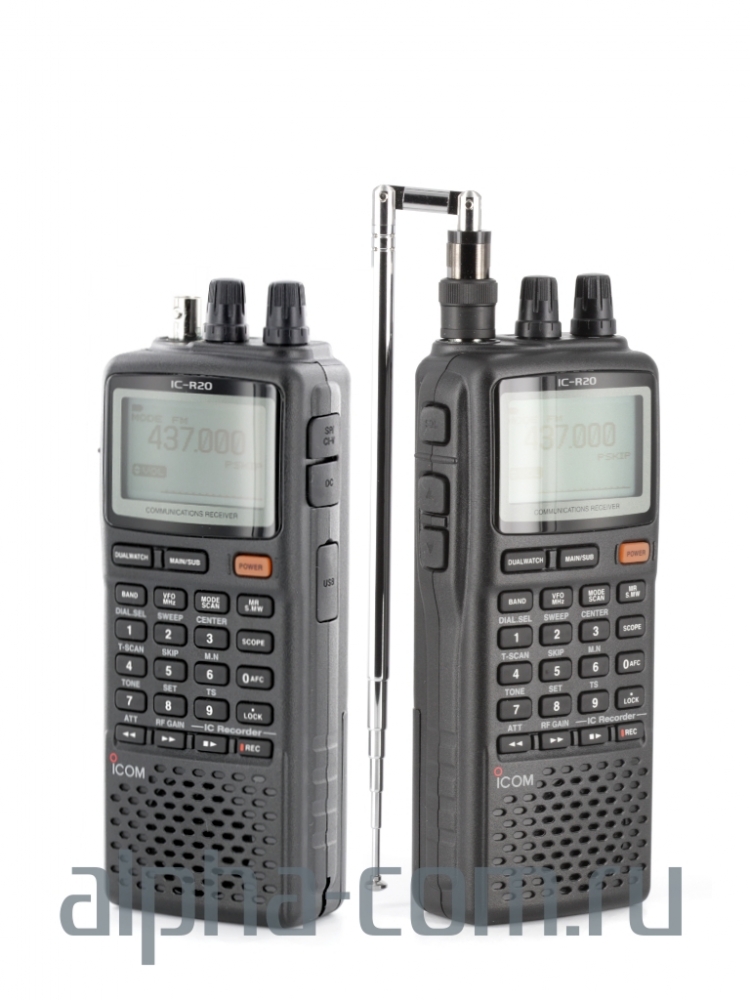

Icom IC-R20 Широкополосный сканирующий приемник
Описание
IC-R20 НОСИМЫЙ ПРОФЕССИОНАЛЬНЫЙ СВЯЗНОЙ ПРИЁМНИК ФИРМЫ ICOM
Приемник снят с производства. Приобретайте следующие модели:
Icom IC-R30, Uniden BCD436HP, AOR AR8200 Mk3, Whistler TRX-1 Uniden SDS100
В наше время трудно удивить чем-либо пользователей радиоаппаратуры (даже начинающих, не говоря уже об опытных). И казалось бы, производителю уже нечего добавить к сделанному, ибо все мыслимые функции уже разработаны, внедрены и давно реализованы в приёмниках, используемых для связи на земле, в авиации, на море, да и просто любителями. Так сказать, «на земле в небесах и на море». Но, тем не менее, фирме ICOM удалось пойти несколько дальше и добавить функции, делающие работу с аппаратурой удобней и эффективней.
Речь пойдёт о носимом профессиональном связном приемнике ICOM IC-R20. В чём-же заключаются характерные особенности этого приёмника?
IC-R20 – портативный (вес всего 320 грамм) сканирующий приёмник, не уступающий практически по всем параметрам и функциям распространённым стационарным приёмникам аналогичного назначения. Можно сказать IC-R20 функционально – два приёмника, т.к. он обеспечивает возможность одновременно вести независимый приём сигналов на двух частотах с различными видами модуляции (AM; WFM; FM; SSB-USB, LSB; CW)
Начнем с того, что к нему несложно подключить внешнюю антенну (разъём BNC-50 Oм). Что может значительно улучшить качество приёма в выбранном диапазоне частот. Удобство, говорящее само за себя. Ведь антенны, которыми укомплектован IC-R20 (встроенная АМ-вещательного диапазона, внешняя – широкополосная и провод наушников, как антенна диапазона FM-вещания), при его широком диапазоне принимаемых частот (0,150…3304,999 MHz с шагом от 10 Hzдо 100KHz), используются как компромиссный - не лучший для приёма вариант. Улучшению качества приёма в условиях мощных помех и шумов способствует и встроенный (отключаемый) аттенюатор 20 db и функции ANL (Auto Noise Limiter), Noise blanker, AF filter, конечно-же с возможностью отключения.
Модель имеет большую память общей ёмкостью 1050 каналов, разбитую на 26 банков до 100 каналов каждый, включая 25 пар каналов для обозначения выбранных диапазонов сканирования и 200 каналов автоматической записи. Каждому каналу или банку памяти может быть присвоено буквенно-цифровое наименование (до 8 символов).
IC-R20 обеспечивает быстрое (до 100 канал/сек.) сканирование в различных режимах – всего диапазона частот приёма, выбранных заранее диапазонов частот, выбранных каналов в памяти, сканирование с автоматической записью и т.д. Можно особо отметить функцию VSC (Voice Squelch Control), при включении которой, обеспечивается открытие канала только при присутствии в нём голосового сигнала.
В приёмнике имеется функция комфортного
приёма сигнала в канале с кодовым (DTCS) и тональным (CTCSS) разделением, а также,
возможность сканирования такого канала для идентификации кода DTCS или субтона CTCSS.
В IC-R20 имеется встроенный анализатор
спектра c
полосой от +14 до +1400 KHzи шагом
от 1 до 100 KHz.
Встроенный цифровой «магнитофон» позволяет производить запись принимаемого сигнала, как в ручном, так и в автоматическом режиме. Всего может быть записано до 32 треков общей длительностью более 4-х часов для последующего прослушивания на IC-R20 или сохранения в персональном компьютере.
Ресивер имеет возможность подключения к персональному компьютеру через интерфейс RS-232 посредством опционального блока CT-17, что позволяет управлять приёмником с помощью совместимого ПО сторонних производителей. Также можно скопировать настройки IC-R20 для сохранения их в памяти компьютера или для переноса на другой IC-R20 (клонирования). Таким образом, вы можете быстро получить необходимое для работы количество одинаково настроенных аппаратов, предварительно настроив один из них. А это занятие, при обилии настроек, не быстрое и кропотливое, требующее, к тому же, тщательного изучения инструкции по эксплуатации. С помощью опционального ПО CS-R20 и USB-кабеля можно скачивать для сохранения и загружать в приёмник записанные его встроенным «магнитофоном» треки, воспроизводить которые возможно только на IC-R20.
Электропитание IC-R20 осуществляется от входящих в комплект Li-Ion аккумуляторов BP-206, которые обеспечивают до 11 часов работы приёмника. Приёмное устройство комплектуется сетевым адаптером BC-149A/D (6V), используемым также, для зарядки аккумуляторов. Ещё IC-R20 может питаться от бортовой сети автомобиля с помощью опционального адаптера CP-18A/E и самое интересное – от 3-х обычных щелочных элементов типоразмера АА без каких-либо опциональных принадлежностей с помощью простого фиксатора, входящего в базовый комплект. Этот вариант электропитания может оказаться очень востребованным при эксплуатации IC-R20 в полевых условиях.
Краткие технические характеристики приемника Icom IC-R20:
- Диапазон частот на прием: 150 кГц - 3304.999 МГц
- Тип приемника: супергетеродин с тройным преобразованием
- Скорость сканирования, каналов / сек: 100
- Виды модуляции: AM, FM, WFM, USB, LSB, CW
- Шаг подстройки частоты, кГц: 0.05 0.1 1 5 6.25 9 10 12.5 15 20 30 50 100
- Антенный разъем на приемнике: BNC-мама
- Диапазон рабочих температур, °С: -10...+60
Комплект поставки портативного сканирующего приемника Icom IC-R20:
Приемник Icom IC-R20
FA-B04RE Антенна широкополосная
BP-206 Аккумулятор Li-Ion, 1650мАч, 3.7В
Адаптер для установки элементов питания типа AA/LR06
BC-149 Сетевой адаптер
MB-98 Клипса ременного крепления
Темляк (кистевой ремешок)
Инструкция по эксплуатации Icom IC-R20
Оригинальные аксессуары для портативного сканирующего приемника Icom IC-R20:
FA-B04RE Антенна широкополосная
BP-206 Аккумулятор Li-Ion, 1650мАч, 3.7В
BC-153SE Сетевой адаптер питания, 220 В
BC-156 Быстрое, настольное, сетевое зарядное устройство
CP-18E Автомобильное зарядное устройство
LC-158 Чехол кожаный
MB-86 Быстросъемная поворотная клипса ременного крепления
HP-4 Наушники с оголовьем, моно
SP-13 Наушник общего назначения, вкладыш
SP-27 Наушник скрытого ношения с прозрачной акустической трубкой
OPC-1382 Кабель для программирования, USB
CT-17 Конвертер уровней протокола CI-V
CS-R20 Программное обеспечение для управления приемником
