         КСВ-метр Diamond SX-400
Версия для печати

КСВ-метр Diamond SX-400

увеличить...
КСВ-метр Diamond SX-400

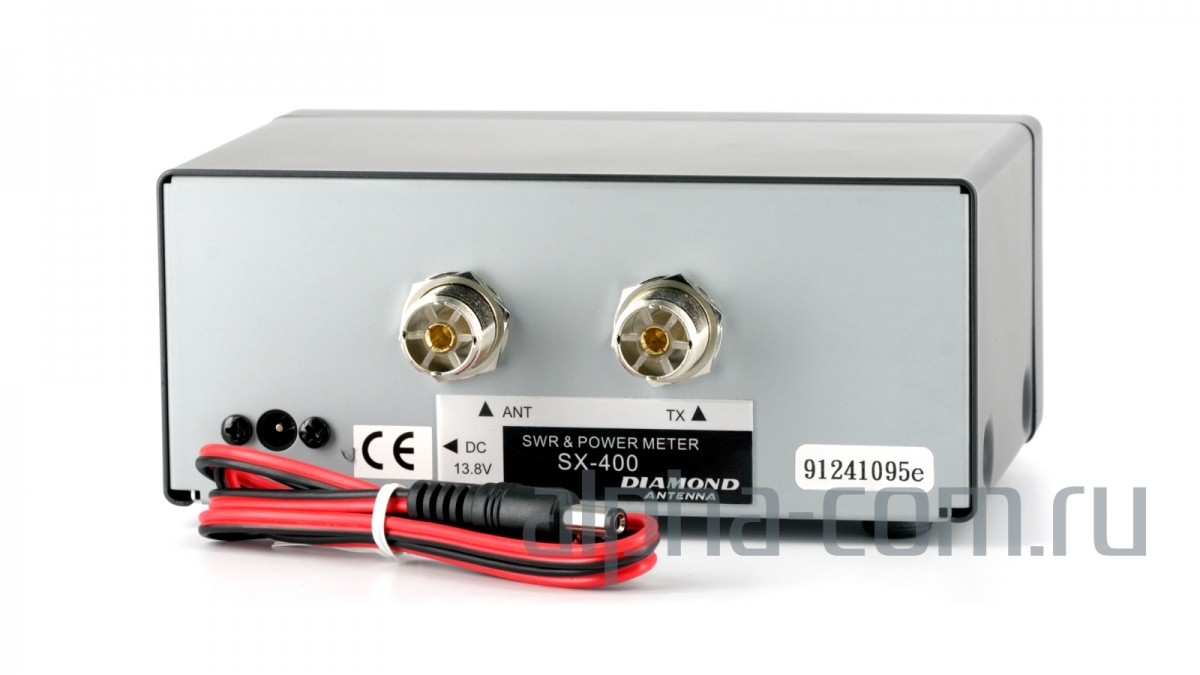

КСВ-метр Diamond SX-400 - diamond_sx-400_rear_panel.jpg
Цена: 10 914,82 Р

Diamond SX-400 - измеритель мощности и коэффициента стоячей волны (КСВ-метр) для радиоэлектронного оборудования и согласования 50 Омных антенно-фидерных линий работающих в полосе частот 140-525 МГц. Diamond SX400 позволяет измерять непосредственную мощность РЭС, прямую и обратную мощность излученную в антенно-фидерную линию, а также непосредственное значение КСВ от 1 до бесконечности.

КСВ-метр Diamond SX-400 имеет встроенную подсветку шкалы индикации, которая питается от иточника постоянного тока с напряжением 11-15 В.

Никогда не проводите измерения мощности или КСВ без подключения антенны или согласованной нагрузки, это может вывести прибор из строя. При использовании прибора Diamond SX400 исключительно для определения выходной мощности радиостанций или трансивера используйте согласованные 50 Омные эквиваленты нагрузки, т.к. измерение при использовании антенны в качестве нагрузки может внести значительные погрешности в измерения за счет несогласованности данного элемента цепи.

Внимание! КСВ-метр Diamond SX-400 не является высокоточным измерительным прибором и не внесен в государственный реестр средств измерений.

Технические характеристики измерителя мощности Diamond SX400:

Диапазон измеряемой мощности, Вт: 0-200 с ограничениями по участкам рабочего диапазона и типам модуляции (см. инстукцию)
Предельные значения режимов мощности при измерениях, Вт: 5, 20, 200
Минимальная мощность при измерении КСВ, Вт: 4
Погрешности измерения на границах шкалы измерения: режим 5 Вт ±10%, режимы 20, 200 Вт ±5%
Антенные разъемы на Diamond SX-400: 2шт. SO-239 (UHF-мама под PL-259)
Вес, кг: ~0.5

Комплект поставки Diamond SX-400:

Измерительный прибор Diamond SX-400
Кабель подключения к внешнему источнику питания для подсветки
Инструкция по эксплуатации

Согласованные эквиваленты нагрузки рекомендуемые к использованию при измерении мощности РЭС:

Diamond DL-30A

Цена: 10 914,82 Р
