AOR AR-8200D Широкополосный сканирующий приемник с декодером APCO25
AOR AR8200D - широкополосный сканирующий приемник профессионального уровня сконструированный на базе своего предшественника прошедшего 3 волны модернизации AOR AR8200 Mark3. Помимо прямого указания на то, что приемник оснащен декодером цифровых сигналов APCO25, приемник обогатился еще несколькими функциями и интерфейсами, которые были ему недоступны в стандартной комплектации.
Версия AOR AR8200D отличается от своего предшественника следующим набором доработок:
- 1. Наличием декодера цифровых сигналов APCO25 (P25);
- 2. Встроенным диктофоном на 68 часов и слотом карт Secure Digital для его использования;
- 3. Встроенным CTCSS-декодером (ранее приходилось приобретать CT8200);
- 4. Встроенным декодером сигналов с инверсией спектра (ранее приходилось приобретать VI8200);
- 5. Созданием порта стандартного USB-интерфейса (организация которого требовала приобретения MI8200)
Детальные инструкции управления указанным функционалом вы можете получить ниже, под описанием продукта.
Краткие технические характеристики приемника AOR 8200D:
Диапазон частот на прием: 500 кГц – 3000 МГц
Тип приемника: супергетеродин с тройным преобразованием
Скорость сканирования, каналов / сек: ~25 поиск, ~35 сканирование
Виды модуляции: NFM WFM AM USB LSB CW SFM NAM WAM APCO25
Шаг подстройки частоты: программируемый от 50 Гц до 999 кГц, включая авиационный 8.33
Антенный разъем на приемнике: BNC-мама
Диапазон рабочих температур, °С: -5...+50

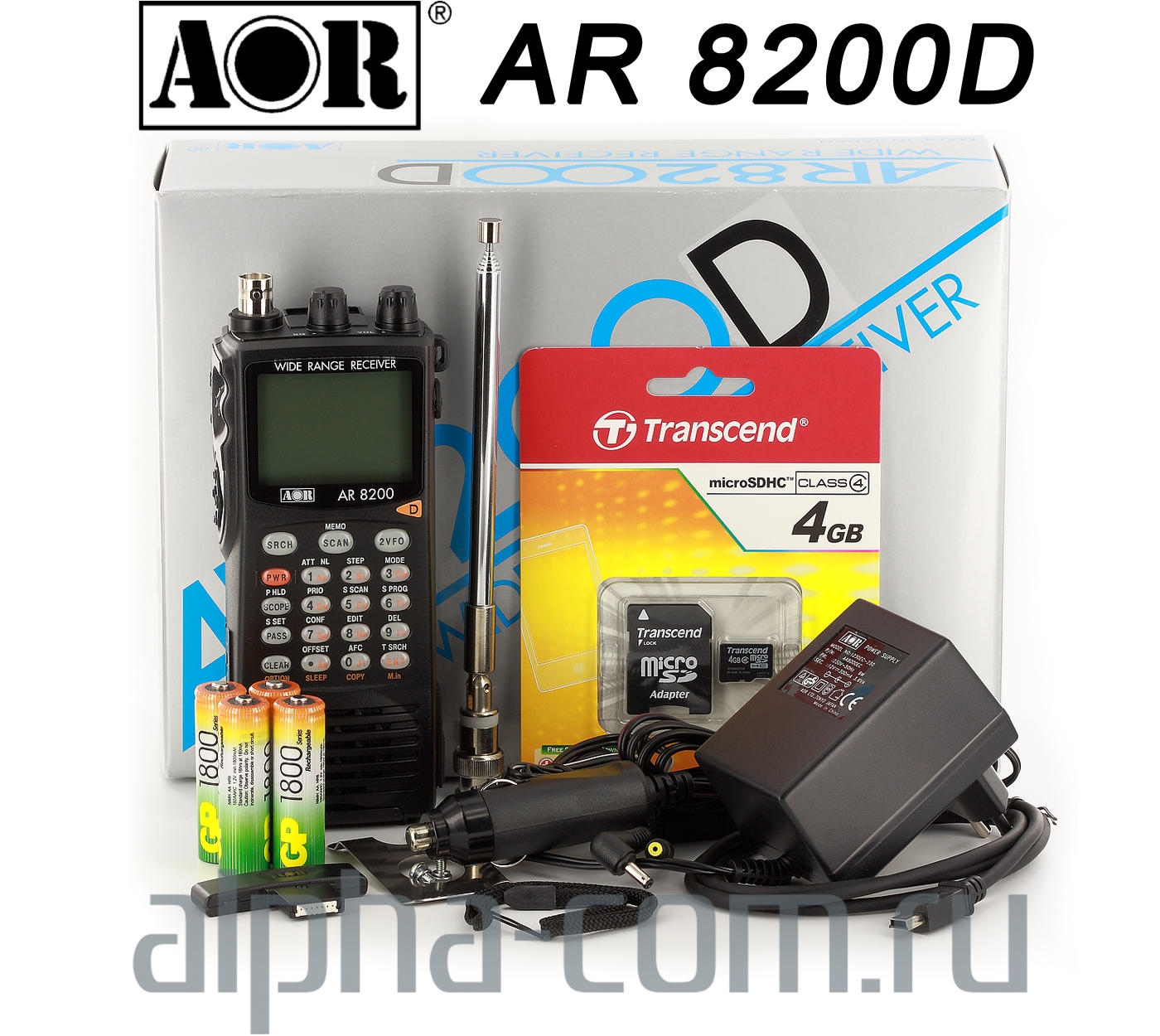

Комплект поставки портативного сканирующего приемника AOR AR-8200D:
Приемник
RA8600 Антенна широкополосная, телескопическая
BC ANT MW Антенна для приема средних волн
Сетевой адаптер внешнего питания и зарядки аккумуляторов
Автомобильный адаптер, "прикуриватель"
4 аккумулятора AA/LR06 1800 мАч, Ni-MH
Ременная клипса с виновым кремплением
Темляк (кистевой ремешок)
Инструкция по эксплуатации AOR AR8200D
Интерфейсный кабель USB
Карта памяти Micro-SD, 4Gb
Оригинальные аксессуары для портативного сканирующего приемника AOR AR8200D:
RA8200 Гибкая широкополосная антенна, 50-1300 МГц
RA8600 Антенна широкополосная, телескопическая, 50-1300 МГц, 17...64 см
ABF128 Полосовой фильтр авиационного диапазона, 108-136 МГц
LN4000 Активный малошумящий предусилитель, 20 дБ, 100 до 3000 МГц
GT-1 Гальванический изолятор для подавления шумов возникаюших в результате эффекта "ground loop"
SC8200 Мягкий чехол
MI8200 Кабель подключения к компьютеру и записи звука для приемников с новым разъемом, USB-port
Полезные ссылки:
Ссылка на сайт производителя - AOR, LTD.
Детальная информация об управлении новыми функциями приемника AR8200D:
1.Диктофон
AR8200D имеет встроенный интерфейс для SD-карт, используемый, в частности, для функций диктофона. Сделанная запись может быть многократно прослушана. Записи сохраняются в файлы wav-формата, которые могут быть прослушаны на ПК.
Характеристики:
- • Максимальная длительность: около 68 часов.
- • Частота дискретизации: 18 кГц, 16 бит, моно.
- • Формат имени файла: 00000000.wav – 99999999.wav
- • Длительные записи (длительностью более 1,7 часа) записываются в разных файлах кусками по 100 Мб.
- • Тип карты: SD, SDHC
- • Файловая система: FAT16, FAT32
1.1 Запись.
a) Перед началом записи убедитесь, что имеющаяся карта micro SD вставлена в слот, расположенный снизу ресивера.
b) Включите ресивер и дождитесь сперва первого звукового сигнала, а затем второго (высокотонального) звукового сигнала.
c) Нажмите и удерживайте выключатель [CONTROL], расположенный внизу левой стороны ресивера в течение двух секунд. Красный светодиодный индикатор над выключателем [CONTROL] начнёт мигать, сигнализируя о начале процесса записи
LED – светодиод; CONTROL SWITCH – выключатель CONTROL
d) Чтобы остановить запись, нажмите и удерживайте выключатель [CONTROL] ещё раз в течение двух секунд. Красный светодиод погаснет.
1.2 Воспроизведение
Перед началом воспроизведения аудиофайлов выполните следующие действия:
a) Установите ресивер в режим голосового инвертора «Voice Inverter» (функция недоступна для американских пользовательских моделей, не смотря на отображение её на ЖК-экране). Нажмите и удерживайте клавишу [CLEAR] в течение двух секунд.
b) На дисплее появится «VOICE INVERT ON / OFF»
c) Нажмите клавишу [ENT]
d) Внизу дисплея будет отображено «v nnn» (nnn – трёхзначное число)
e) Вращайте ручку бесшумной настройки против часовой стрелки, пока по центру нижней части дисплея не появится иконка «S». Будет слышен фоновый шум. Если помехоподавление выключено, во время воспроизведения не будет слышно никаких звуков.
Нажмите один раз выключатель [CONTROL], расположенный внизу левой стороны ресивера. Красный светодиодный индикатор, расположенный над выключателем [CONTROL], начнёт мигать и первый аудиофайл начнёт воспроизводиться.
Чтобы воспроизвести следующий файл, нажмите выключатель [CONTROL] ещё раз во время проигрывания текущего файла. Чтобы воспроизвести предыдущий файл, дважды быстро нажмите на выключатель [CONTROL]. Чтобы остановить воспроизведение, нажмите и удерживайте выключатель [CONTROL] в течение двух секунд. Красный светодиод погаснет.
1.3 Управление файлами
Для того, чтобы отредактировать или удалить записанные файлы, выньте SD-карту из AR8200D и вставьте её в ПК, используя адаптер. Модель AR8200D не имеет функции управления файлами.
2.CTCSS-декодер (таблица распознаваемых значений 50 тонов)
94,8 |
100,0 | 103,5 | 107,2 | 110,9 |
114,8 | 118,8 | 120,3 | 127,3 | 131,8 |
136,5 | 141,3 | 146,2 | 151,4 | 156,7 |
162,2 | 167,9 | 173,8 | 179,9 | 186,2 |
192,8 | 203,5 | 210,7 | 218,1 | 225,7 |
233,6 | 241,8 | 250,3 | 67,0 | 71,9 |
74,7 | 77,0 | 79,7 | 82,5 | 85,4 |
88,5 | 91,5 | 97,4 | 69,4 | 159,8 |
165,5 | 171,3 | 177,3 | 183,5 | 189,9 |
196,6 | 199,5 | 206,5 | 229,1 | 254,1 |
Функция CTCSS (Continuous Tone-Controlled Squelch System: тонально управляемая система непрерывного подавления шумов) позволяет AR8200D выборочно принимать специально промодулированные неслышимые тона или для проверки используемой CTCSS-частоты.
Примечание: эта функция работает только в режиме NFM.
Для активации этой функции выполните следующее:
a) В нормальном режиме приёма дважды кратко нажмите на выключатель [CONTROL], расположенный внизу левой стороны ресивера. В других режимах нажмите и удерживайте в течение двух секунд клавишу [CLEAR], пока с дисплея не исчезнет «v nnn»
ED – светодиод; CONTROL SWITCH – выключатель CONTROL
b)Два кратких нажатия на выключатель [CONTROL] переключают ресивер сквозь режимы APCO25 (один звуковой сигнал), режим голосового инвертора (двойной звуковой сигнал; режим недоступен в пользовательской модели для американского рынка) и CTCSS-режим (тройной звуковой сигнал).
APCO25 голосовой инверторCTCSS-режимAPCO25 …
c) Для выбора CTCSS-режима нажмите и удерживайте клавишу [CLEAR] в течение двух секунд.
d) На дисплее появится «CTCSS OFF ON SRCH»
e) Используйте клавиши UP (вверх) и DOWN (вниз) чтобы выбрать «ON».
f) Вращайте ручку настройки или используйте стрелочные клавиши «влево» и «вправо», чтобы выбрать требуемый CTCSS-тон из диапазона 67,0 Гц – 254,1 Гц согласно схеме. Текущий CTCSS-тон показывается на экране.
ial knob: ручка настройки Up key: клавиша «вверх» Left key: клавиша «влево» Right key: клавиша «вправо» Down key: клавиша «вниз»
g) Чтобы выбрать выделенное значение, нажмите клавишу [ENT].
h) Внизу экрана появится «CTC», инициируя активацию CTCSS-функции.
Для выключения CTCSS-функции:
a) Дважды коротко нажмите на выключатель [CONTROL]
3.Голосовой инвертор (аналоговый голосовой дешифратор-дескремблер)
Недоступно в пользовательской версии для США.
Режим аналогового голосового дешифратора используется для декодирования шифрованной аналоговой голосовой передачи путём инвертирования частоты. Эта функция работает только в NFM-режиме.
Для включения этой функции выполните следующее:
a) В нормальном режиме приёма дважды кратко нажмите на выключатель [CONTROL], расположенный внизу левой стороны ресивера. В других режимах нажмите и удерживайте в течение двух секунд клавишу [CLEAR], пока с дисплея не исчезнет «v nnn»
LED – светодиод; CONTROL SWITCH – выключатель CONTROL
b) Два кратких нажатия на выключатель [CONTROL] переключают ресивер сквозь режимы APCO25 (один звуковой сигнал), режим голосового инвертора (двойной звуковой сигнал; режим недоступен в пользовательской модели для американского рынка) и CTCSS-режим (тройной звуковой сигнал).
APCO25 голосовой инвертор CTCSS-режим APCO25 …
c) Для выбора режима голосового инвертора нажмите и удерживайте клавишу [CLEAR] в течение двух секунд.
d) На экране появится сообщение «VOICE INVERT ON / OFF».
e) Вращайте ручку настройки или используйте стрелочные клавиши «влево» и «вправо» для выбора нужной частоты/значения из нижеприведённого списка. Выбранное значение инвертора будет отображено на экране.
Dial knob: ручка настройки, Up key: клавиша «вверх», Left key: клавиша «влево», Right key: клавиша «вправо», Down key: клавиша «вниз»
f) Чтобы выбрать выделенное значение, нажмите клавишу [ENT].
g) В левой нижней части экрана появится «v nnn» пока функция голосового инвертора активна.
Таблица соответствия частот и значения функции голосового инвертора:
Частота, кГц |
2,4 | 2,8 | 3,2 | 3,6 | 4,0 | 4,4 | 4,8 | 5,2 | 5,6 | 6,0 | 6,15 |
Значение функции | 0 | 37 | 64 | 86 | 102 | 116 | 128 | 138 | 146 | 154 | 156 |
Для выключения функции:
- нажмите и удерживайте клавишу [CLEAR] в течение двух секунд
4. APCO25-декодер
Когда активирована функция APCO25-декодера с помощью AR8200D возможен приём цифрового сигнала без шифрации, обычный режим.
a)В нормальном режиме приёма дважды кратко нажмите на выключатель [CONTROL], расположенный внизу левой стороны ресивера. В других режимах нажмите и удерживайте в течение двух секунд клавишу [CLEAR], пока с дисплея не исчезнет «v nnn»
LED – светодиод; CONTROL SWITCH – выключатель CONTROL
b) Два кратких нажатия на выключатель [CONTROL] переключают ресивер сквозь режимы APCO25 (один звуковой сигнал), режим голосового инвертора (двойной звуковой сигнал; режим недоступен в пользовательской модели для американского рынка) и CTCSS-режим (тройной звуковой сигнал).
APCO25 голосовой инвертор CTCSS-режим APCO25 …
c) Для выбора режима APCO25-декодера нажмите и удерживайте клавишу [CLEAR] в течение двух секунд.
d) На экране появится сообщение «VOICE INVERT ON / OFF».
e) Нажмите клавишу [ENT].
Для включения этой функции выполните следующее:
- нажмите и удерживайте клавишу [CLEAR] в течение двух секунд
5. USB-интерфейс
Разъём mini-USB, расположенный на ресивере, предназначен для прямой связи с ПК. Все функции AR8200D могут быть осуществлены с ПК через USB-подключение.
a)Перед тем, как подключать AR8200D к ПК, установите драйвер. USB-драйвер можно скачать с сайта производителя: http://www.ftdichip.com/ftdrivers.htm
Щёлкните на «VCP Drivers» и выберете устройство «FT232B».
Настройки для протокола:
- Скорость: 9200 бод, 9600 бод, 4800 бод
- Данные: 8 бит
- Стоп-бит: 1
- Контроль чётности: отсутствует
- Управление потоком: отсутствует или RTS/CTS
- Эхо: выкл.
