          Acome HPL 50-7/8 LA (AST M5407) Коаксиальный кабель 7/8"
Версия для печати

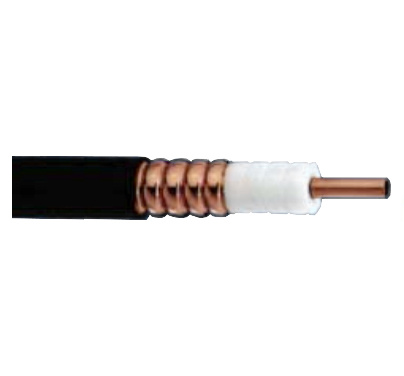

Acome HPL 50-7/8 LA (AST M5407) Коаксиальный кабель 7/8"

увеличить...
 Acome HPL 50-7/8 LA  (AST M5407) Коаксиальный кабель 7/8
Цена: 385 Р

Acome HPL 50-7/8 LA (AST M5407) Коаксиальный кабель 7/8"


  Acome HPL 50-7/8 LA (AST M5407) (ACOME HYPERCELL COAX HPL 50‐7/8 LA M5407 LOT X lot N°- Гибкий коаксиальный кабель ACOME (производство - Франция), серии HYPERCELL®,  размером 7/8", диаметром 27.75 ± 0.25 мм с  внешним проводником из гофрированной меди, центральным проводником из медной трубки,  физически вспененный полиэтилен (PEEG). Технология трехслойного полиэтилена, когда одним слоем покрывается внутренний проводник, далее наносится диэлектрик с добавлением газа для вспенивания, а третий слой полиэтилена предотвращает расширение пены, дает снижение затухания при работе на высоких частотах, повышение гибкости кабелей и снижение их веса.. Высокая степень контроля электрических и геометрических параметров при производстве обусловливает надежность. Внешняя оболочка  изготовлена из черного полиэтилена (Black Polyethylene). Диапазон рабочих температур: -40 +85 °C.
    Коаксиальный кабель Acome HPL 50-7/8LA обеспечивает устойчивость к помехам, а затухание сигнала в нем выражено в значительно меньшей степени, чем у кабеля с витой парой.
Применение: антенно-фидерные тракты систем радиосвязи (в том числе базовые станции сотовой связи), сети сотовой связи, TETRA, оборудование сетей Wi-Fi и др.


Аналог: н/д

Основные характеристики коаксиального кабеля Acome HPL 50-7/8LA :

Импеданс: 50±1 Ом
Погонная емкость: 74.0 ± 1.5 пФ/м
Коэффициент укорочения: н/д
Диаметр центрального проводника:   9.45 ± 0.10 мм
Материал проводника: Copper tube - медная трубка
Диаметр диэлектрика:  22.4 ± 0.20 мм
Материал диэлектрика: FPE - физически вспененный полиэтилен
Внешний диаметр оболочки (цвет-черный): 27.75 ± 0.25 мм
Материал оболочки:  Black Polyethylene
Основной экран: гофрированная медь(трубка)

Диаметр над внешним проводником: 25.40 ± 0.20 мм
Диаметр внутри нижней части: 22.6 ± 0.20 мм
Длина секции гофра: 7.0 ± 0.15 мм

Плотность основного экрана: 100%
Диапазон рабочих температур: -40 ° C до +85 ° C

Электрические характеристики кабеля Acome HPL 50-7/8 LA :

Максимальная рабочая частота, ГГц: 5.0
Коэффициент укорочения: н/д
Относительная диэлектрическая проницаемость: 1,26
Эффективность экранирования: > 120 дБ
Импеданс: 50±1 Ом
Предельная подводимая мощность, кВт: 95
Скорость: 89.5%
Номинальная погонная емкость:  74.0 ± 1.5  пФ/м
Сопротивление центрального проводника
по постоянному току: 1,35 Ом/км
Сопротивление оплетки по постоянному току: 1,28 Ом/км
Сопротивление изоляции: >10000 МОм*км
Пиковое. р/ч напряжение: 3,0 кВ RMS
Испытательное напряжение: 6.3 кВ RMS
Испытательное напряжение изоляции частотой 50 Гц ( мин.): н/д В
Напряжение пробоя оболочки: н/д В

Механические характеристики кабеля Acome HPL50-7/8LA :

Минимальный радиус изгиба (однократно): 120 мм
Минимальный радиус изгиба, многократным изгибам: 250 мм
Вес: 0.451 кг/м
Стойкость к сдавливанию: н/д кг/мм
Изгибающий момент: н/д Нм
Рекомендуемое расстояние между зажимом: н/д
Максимальное тяговое усилие: 1450 Н
Halogen content : IEC754‐1


Таблица затухания для коаксиального кабеля Acome HPL 50-7/8LA :

Частота, МГц  Затухание, дБ/100м
30
0.59
80
0.98
150 1.37
450 2.45
824 3.42
900 3.56
960 3.73
1000 3.78
1500 4.74
1700 5.17
1800 5.25
1900 5.41
2000 5.58
2200 5.89
2300 6.04
2400 6.19
2500 6.34
3000 7.06
3300 7.46
3400 7.60
3500 7.73
3600 7.86
3800 8.12

 Acome HPL 50-7/8LA Connectors:

AST-713 - N male connector for corrugated 7/8F cable
AST-715 - N female connector for corrugated 7/8F cable
AST-705 - 7/16 male connector for corrugated 7/8F cable
AST-679 - 7/16 female connector for corrugated 7/8" flexible cable
AST-C0631X - 7/16 Female connector for corrugated 7/8" cable HPL 50-7/8

Особенности кабеля Acome HYPERCELL®:

• высокие электрические характеристики
• высокая надежность и долговечность
• повышенная механическая прочность
• повышенная влагостойкость
• негорючие материалы
• низкое затухание и стабильные характеристики при изменении температуры окружающей      среды в широком диапазоне
• на кабели могут монтироваться высокочастотные разъемы ведущих фирм-(производителей,    таких как: Teracom, H+S, Spinner (RFS), Amphenol)
• изоляция выполнена из вспененного полиэтилена
• внешний проводник выполнен из медной сварной гофрированной трубки
• волны на трубке могут быть кольцевые - для гибких кабелей и спиральные - для супергибких  кабелей
• внутренний проводник выполняется из отожженной меди, медной трубки или спирально-  гофрированной медной трубки, а также из алюминия плакированного медью


Обозначения:
BC
- чистая медь
CCA - Алюминий покрытый медью
FPE  - физически вспененный полиэтилен
PE - полиэтилен
DF - двухсторонняя алюминиевая фольга на лавсановой основе
PVC - поливинилхлорид
TC - луженая медь


Цена указана за метр

Цена: 385 Р
